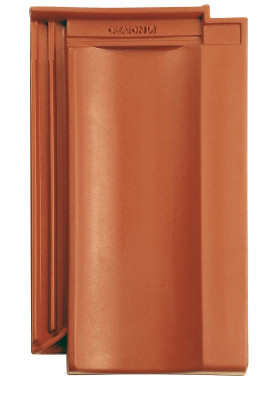

OPTIMA

Універсальна пласка черепиця.

Exceeds the quality requirements of DIN EN 1304
First class raw materials and the modern firing process enable the diversity of 10 colours
Side water drainage and the double side interlock offers optimal moisture protection
Suitable for roofs from 10° to 90° pitch
Two robust suspension lugs ensure a secure hold and reliable rear ventilation of the roof battens
An especially large adjustment range of 51 mm makes them ideal, even on Mansard roofs with short rafters

OPTIMA - Популярна черепиця під назвою «рейнська» - оптимальне поєднання традиції з сучасністю. Це незрівнянна закладна черепиця з красивою формою та відмінною функціональністю. Чудова для реконструкції та модернізації. Завдяки великій відстані між кроквами OPTIMA також добре працює в складних умовах - наприклад, вона є незамінною для мансардних дахів з невеликою довжиною крокви.

Проте OPTIMA вражає також іншими перевагами. Подвійні замки з бічним водовідведенням забезпечують оптимальний захист від вологи. Делікатні нерівності створюють надзвичайно спокійну, затишну конструкцію даху.

ГАРАНТІЯ НА ЧЕРЕПИЦЮ CREATON

На керамічну черепицю CREATON ми надаємо до 50 років гарантії, починаючи з дня придбання*.

ДІЗНАЙТЕСЯ БІЛЬШЕ

* Відповідно до Загальних гарантійних умов для керамічної черепиці CREATON

Технічні дані

Розміри (прибл.)	262 x 444 мм
Ширина покриття мін. (прибл.)	221 мм
Ширина покриття в кількості (прибл.)	222 мм
Ширина покриття макс. (прибл.)	223 мм
Відстань між латами мін. (прибл.)	330/350 мм
Відстань між латами в кількості (прибл.)	355 мм
Відстань між латами макс. (прибл.)	380 мм
Попит на черепицю мін. (прибл.)	11.9 шт/м²
Попит на черепицю в кількості (прибл.)	12.8 шт/м²
Попит на черепицю макс. (прибл.)	13.7 шт/м²
Вага на штуку (прибл.)	3.3 кг/шт
Вага на м² (прибл.)	42.2 кг/м²
Вага на піддон (прибл.)	975 кг
Штука на мінімальну упаковку	6 шт
Шт./піддон	288 шт

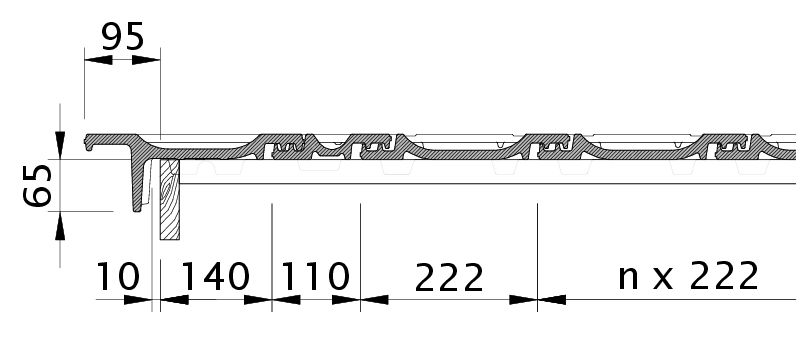

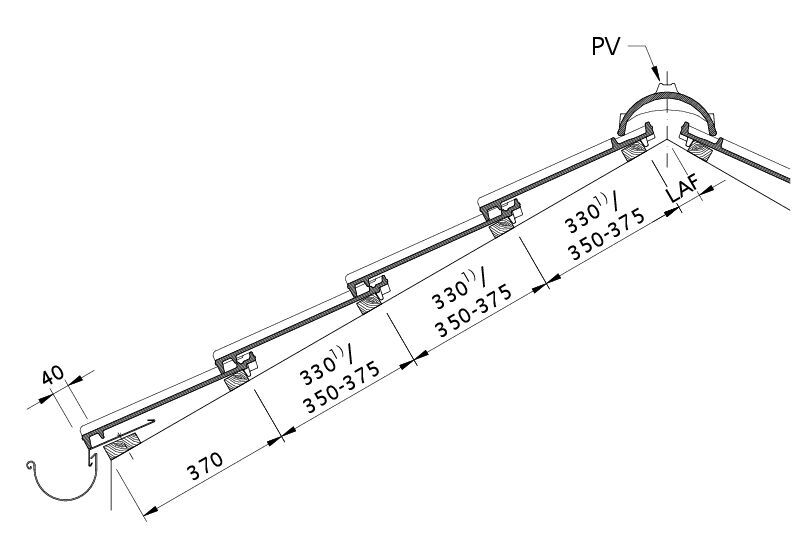

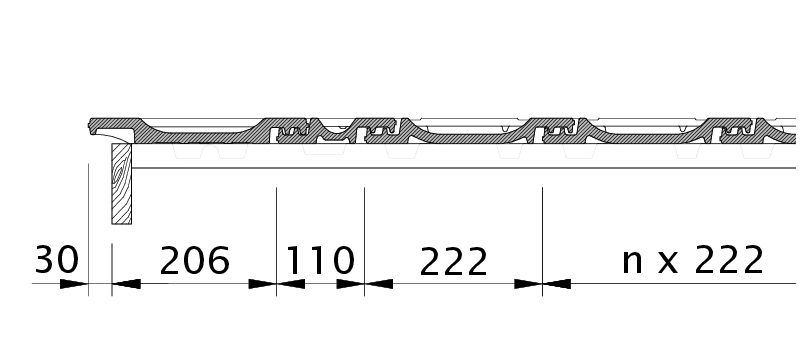

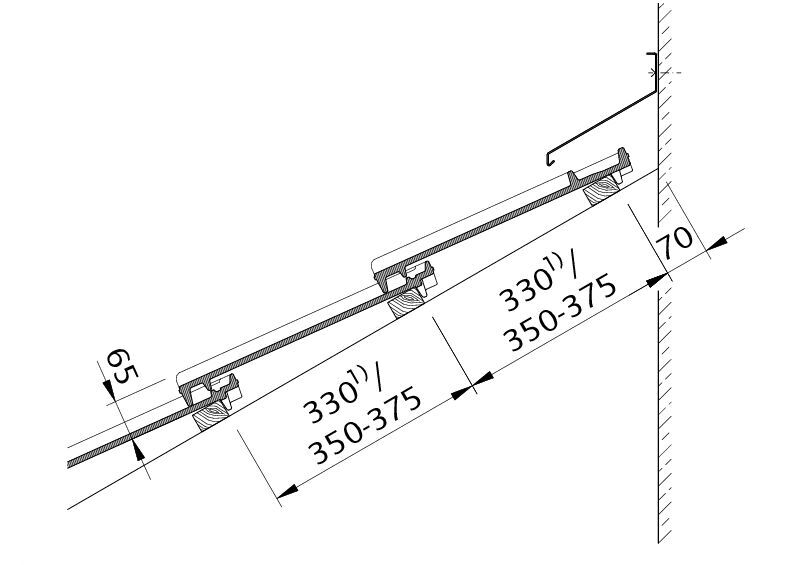

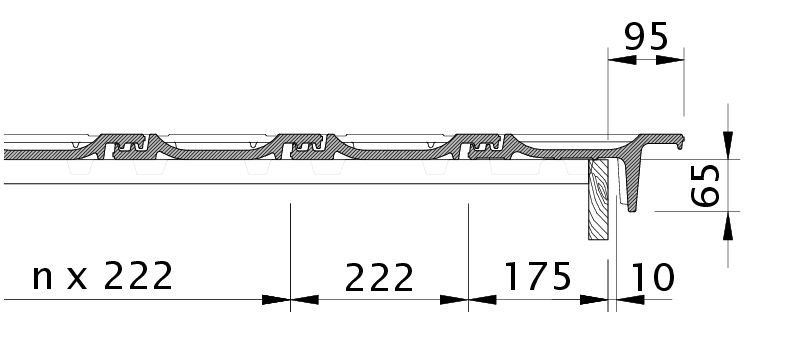

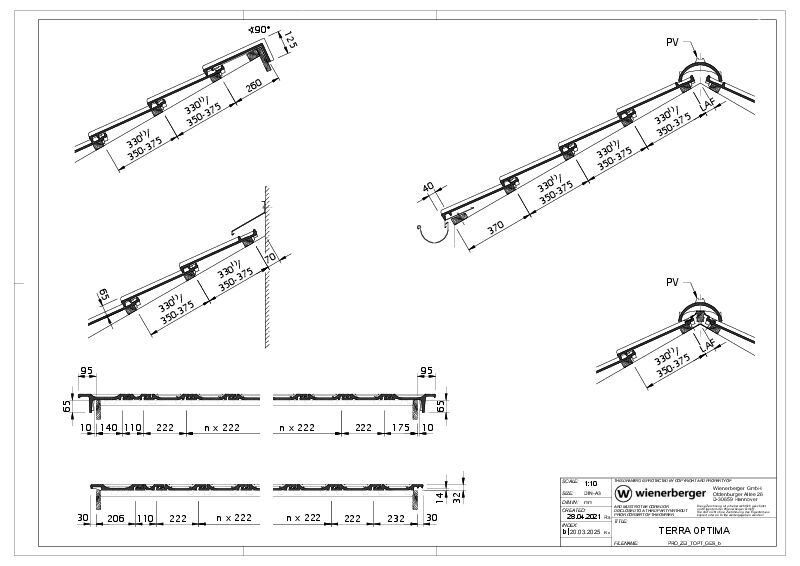

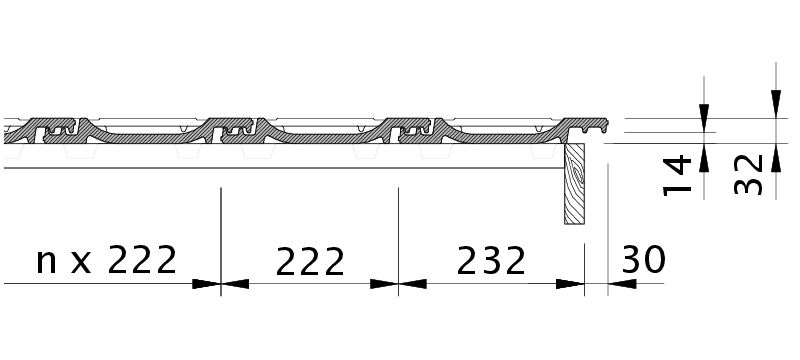

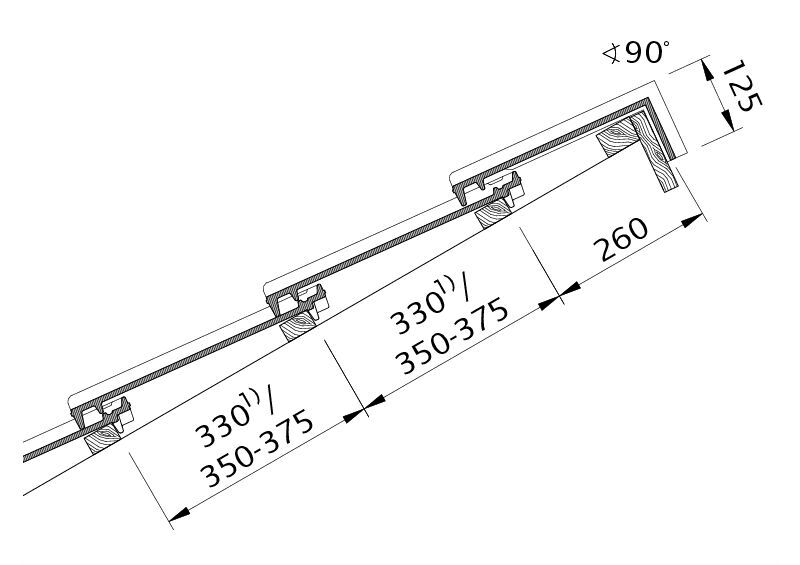

Технічні креслення

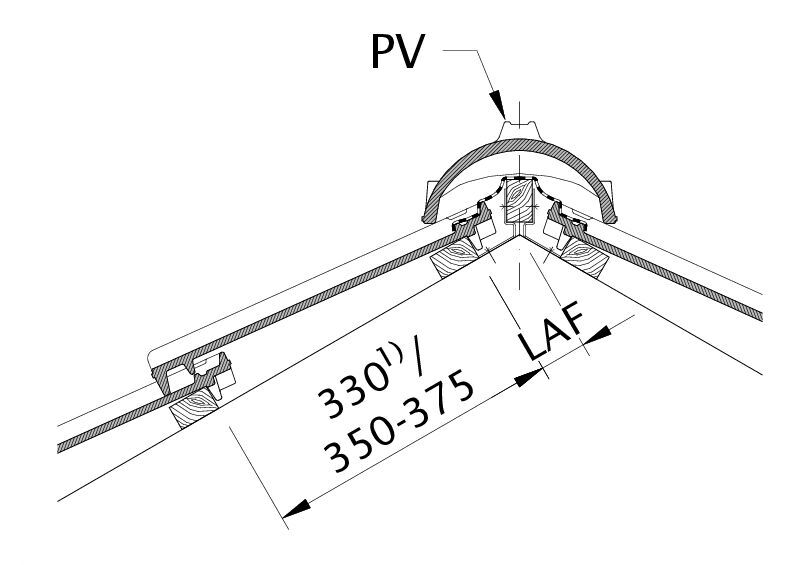

ЗНАЧЕННЯ LAF- / FLA

Значення LAF / FLA в мм для обрешітки (дахової) розміром 30x50 мм
Попит на гребеневу черепицю (приблизно)	DN	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PH 2.6 pcs/m	LAF	60	55	50	45	45	40	35	35
PH 2.6 pcs/m	FLA	90	80	75	70	55	55	50	50
PV 2.5 pcs/m	LAF	60	60	60	55	55	45	45	45	40	40
PV 2.5 pcs/m	FLA	90	80	75	65	60	50	45	35	35	35
Значення LAF / FLA в мм для обрешітки (дахової) розміром 40x60 мм
Попит на гребеневу черепицю (приблизно)	DN	20°	25°	30°	35°	40°	45°	50°	55°	60°
PH 2.6 pcs/m	LAF	55	45	40	40	35	25	20
PH 2.6 pcs/m	FLA	90	85	80	65	65	60	60
PV 2.5 pcs/m	LAF	60	55	50	50	40	35	30	30	30
PV 2.5 pcs/m	FLA	90	85	75	70	60	55	45	45	45
Значення LAF / FLA в мм для обрешітки (дахової) розміром 50x50 мм
Попит на гребеневу черепицю (приблизно)	DN	20°	25°	30°	35°	40°	45°	50°
PH 2.6 pcs/m	LAF	50	40	35	30	25	15	10
PH 2.6 pcs/m	FLA	100	95	90	80	80	75	80
PV 2.5 pcs/m	LAF	55	50	45	40	30	25	20
PV 2.5 pcs/m	FLA	100	95	85	85	75	70	65

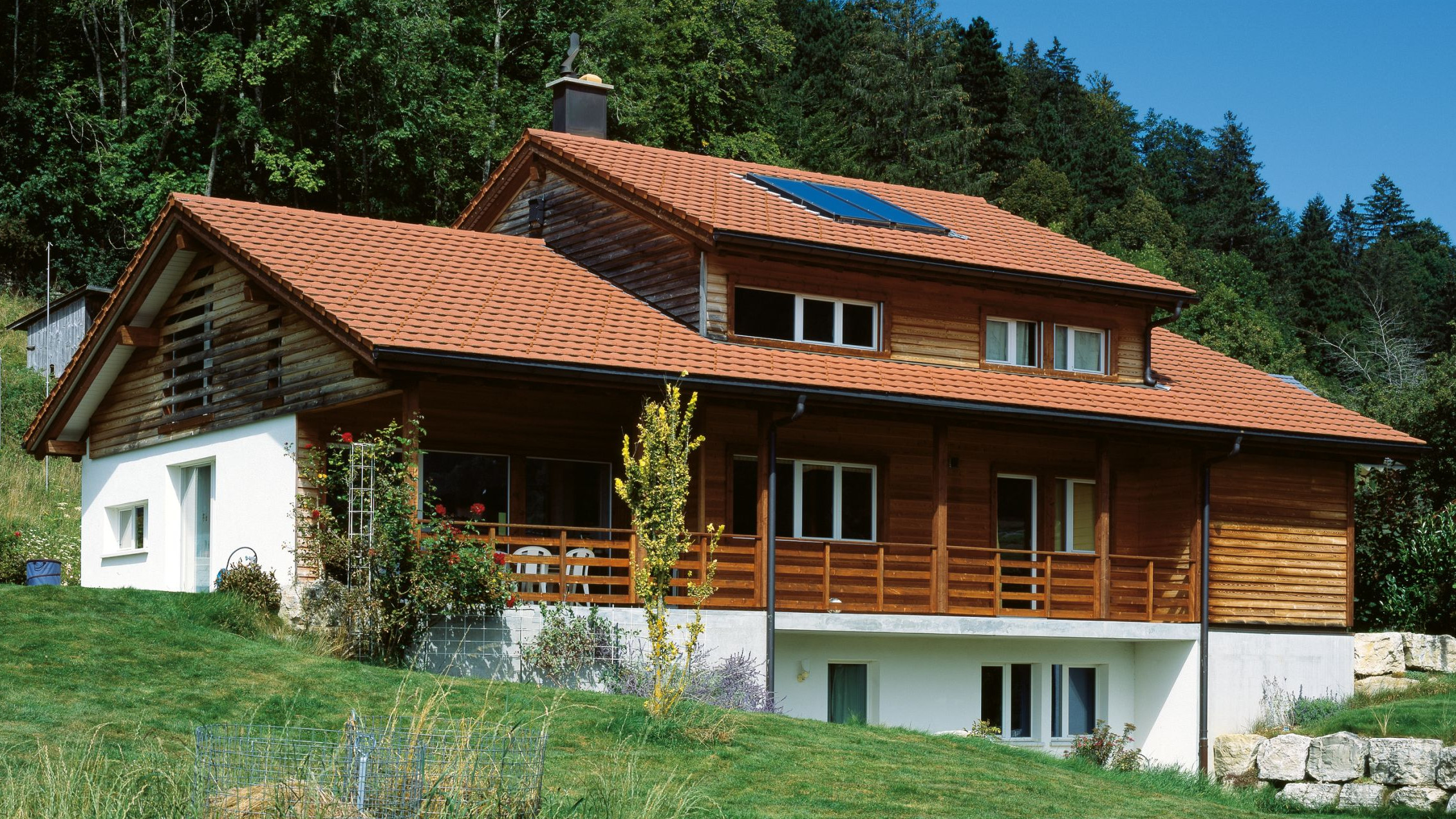

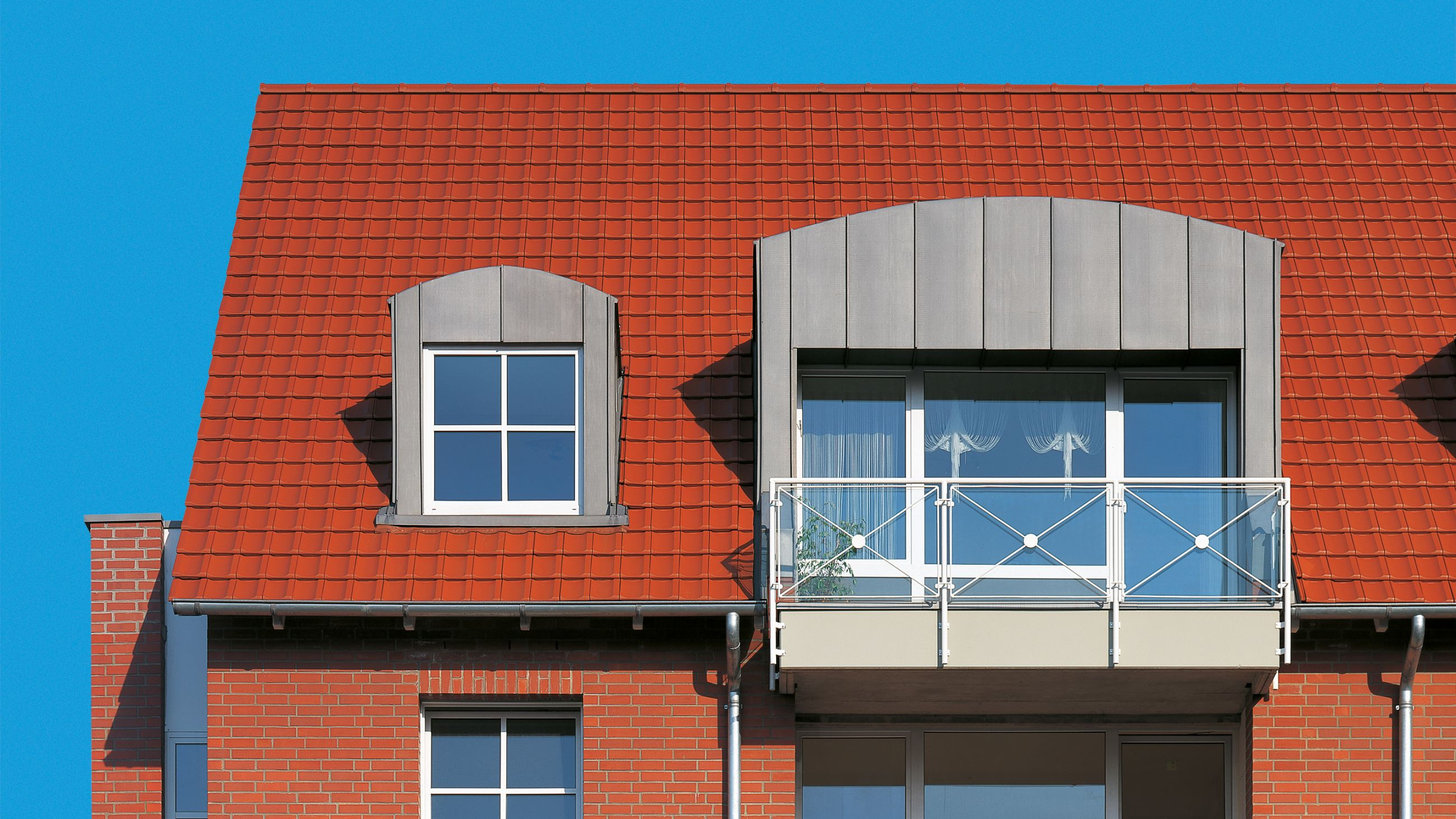

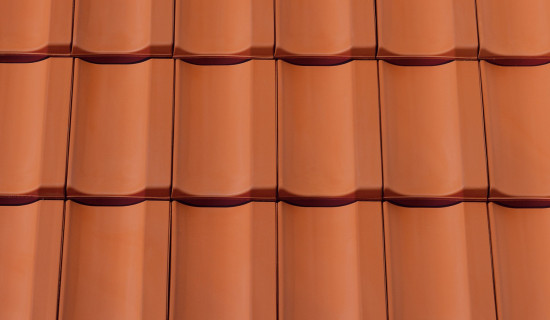

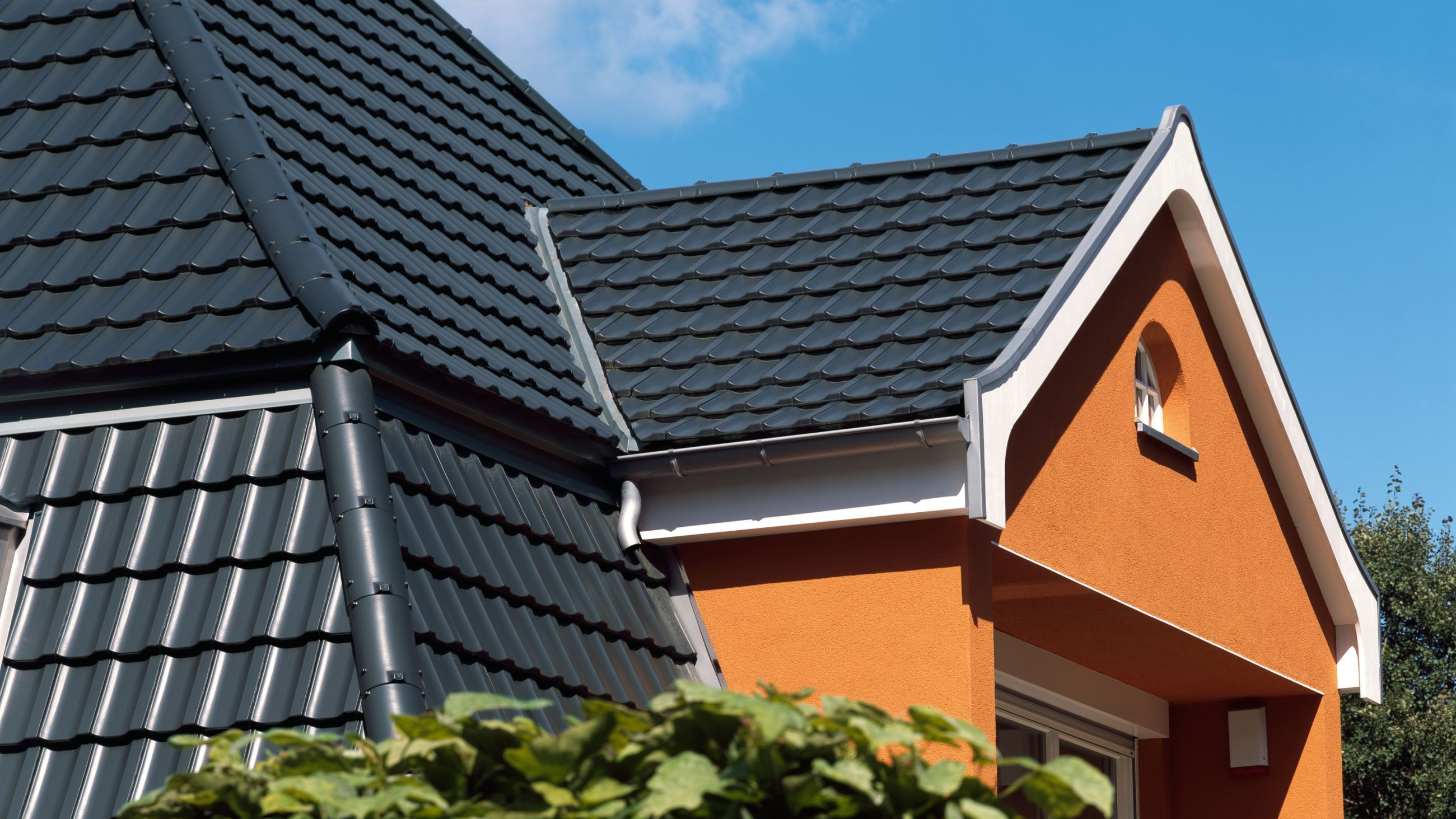

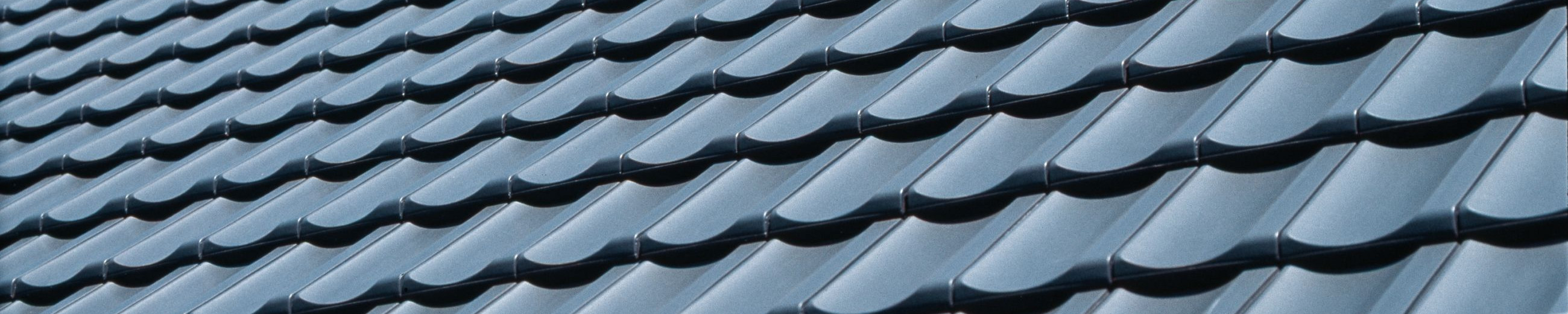

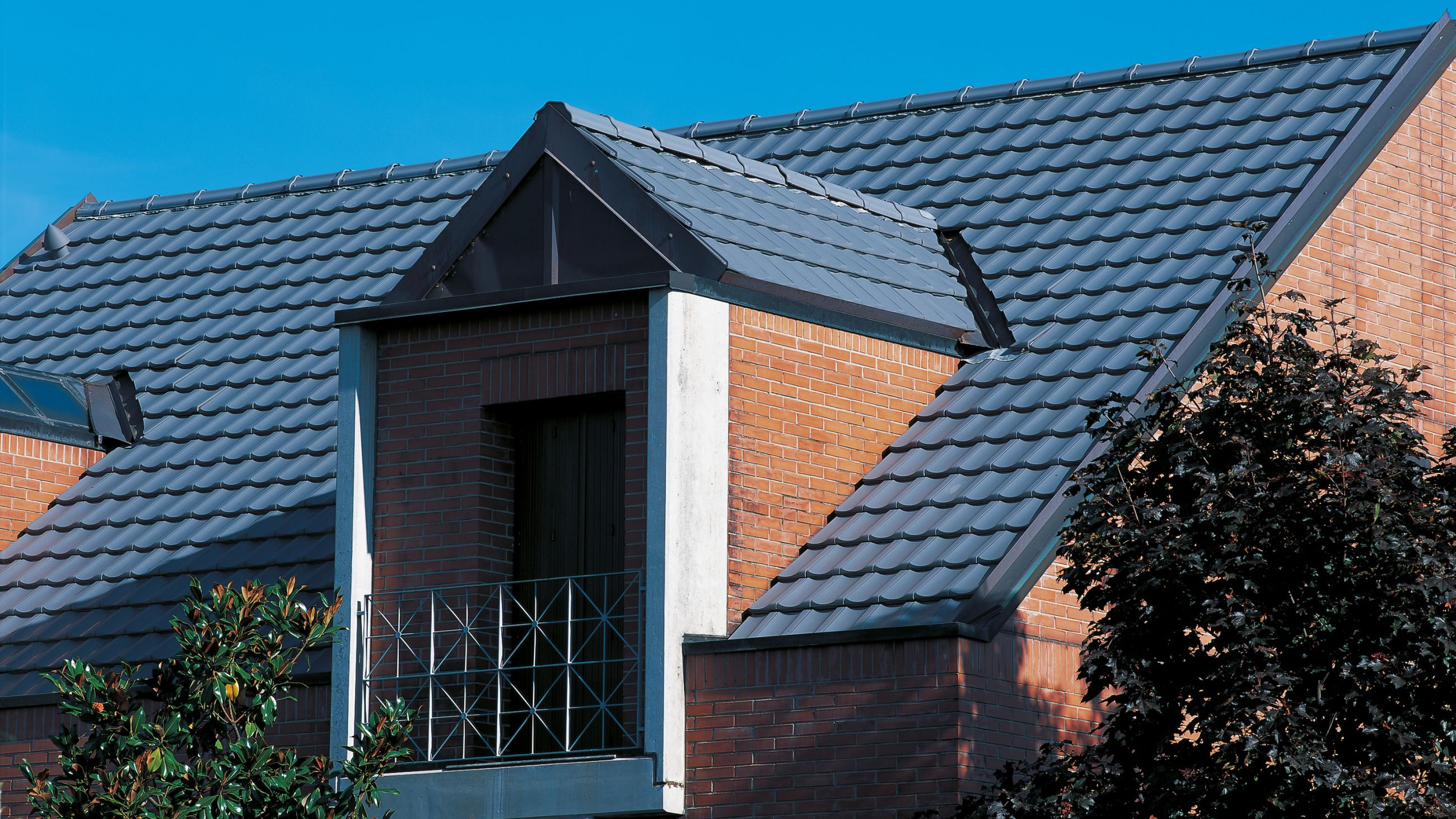

Реалізації

OPTIMA

OPTIMA

OPTIMA

OPTIMA

Аксесуари

OPT черепиця бічна права

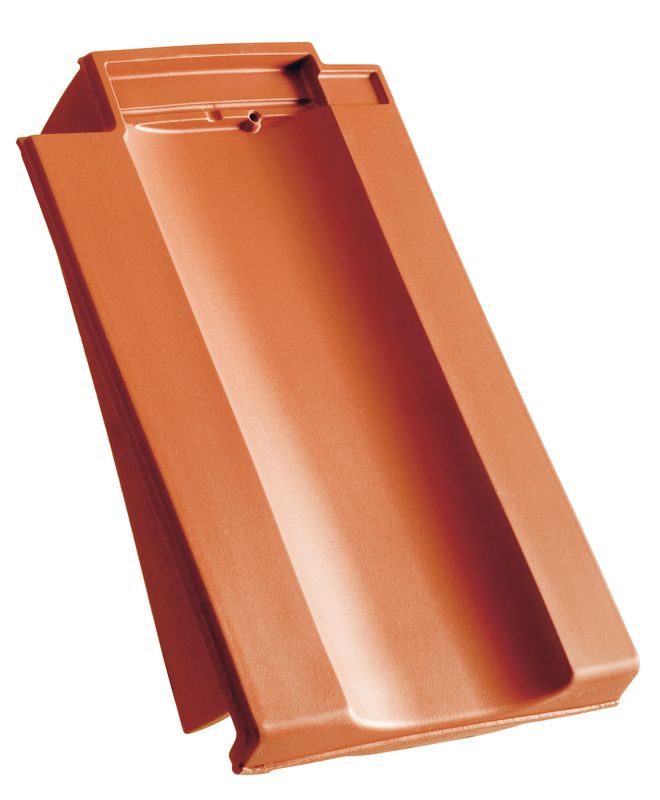

OPT черепиця бічна ліва

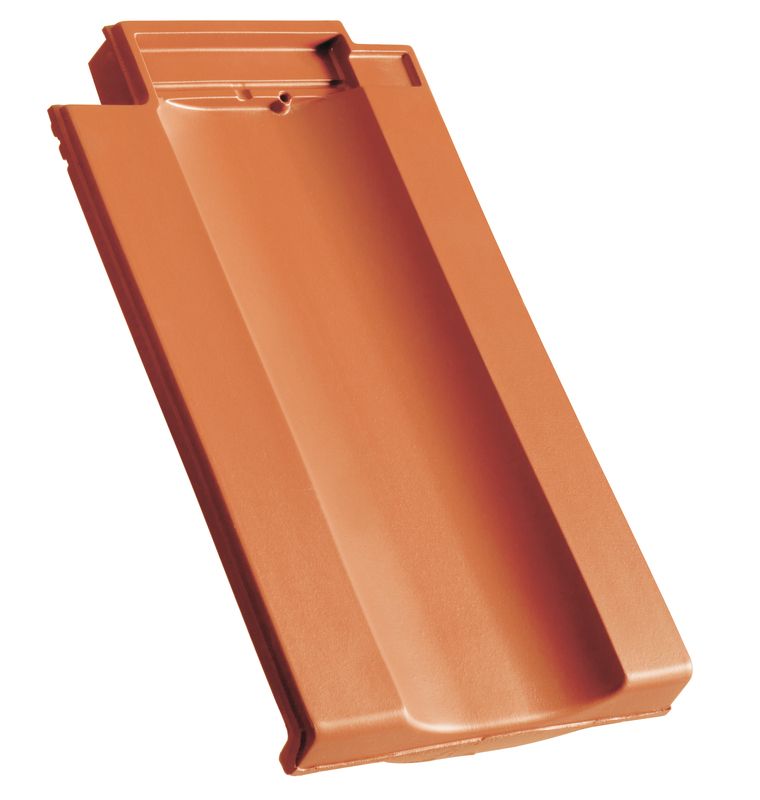

OPT черепиця двохвильова

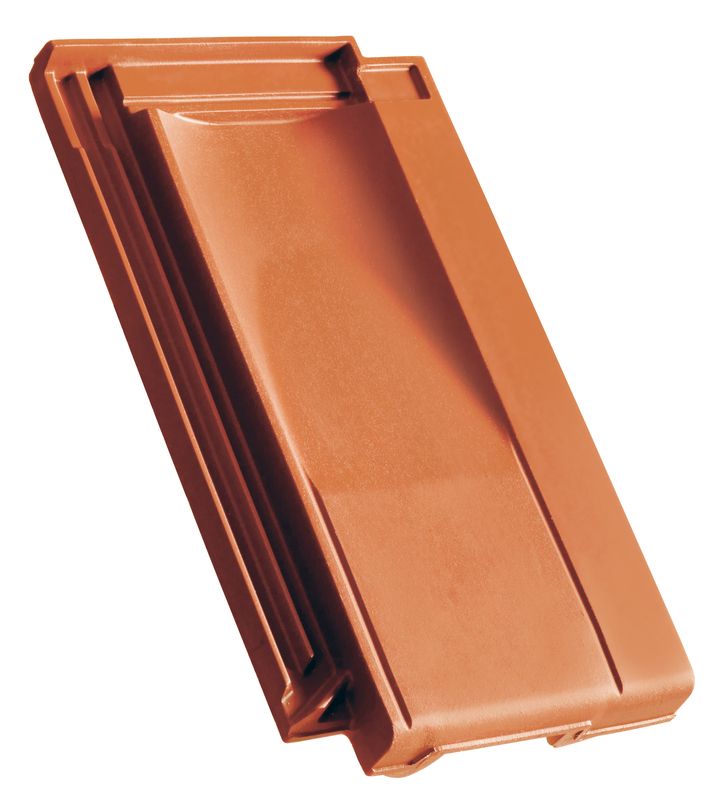

OPT черепиця вентиляційна

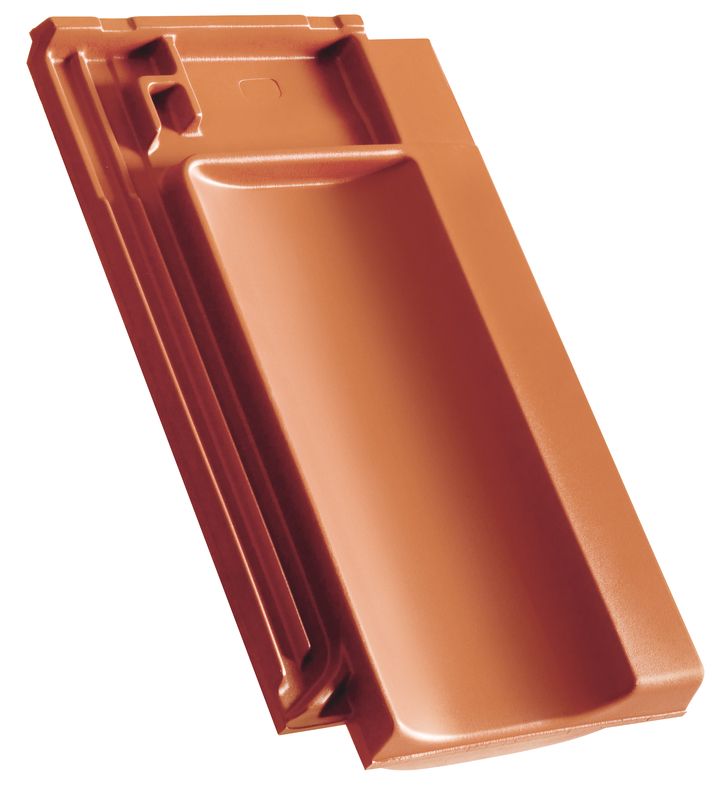

OPT черепиця гребенева вентиляційна

OPT черепиця гребенева вентиляційна бічна права

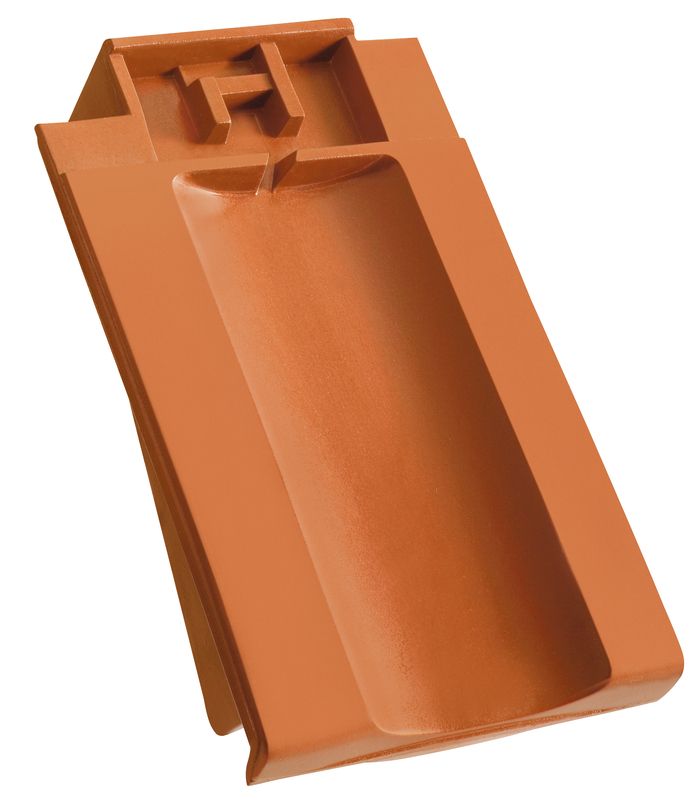

OPT черепиця гребенева вентиляційна бічна ліва

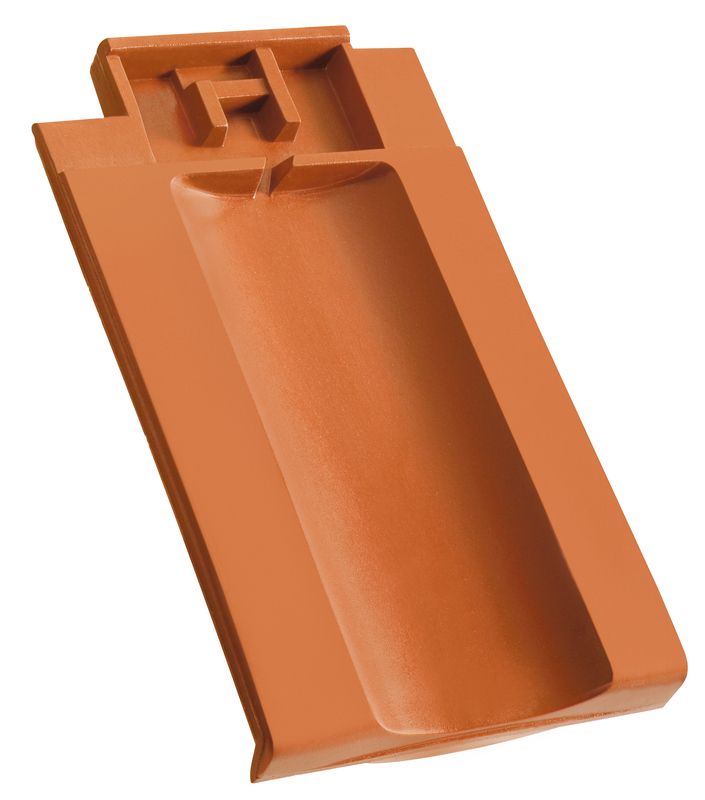

OPT черепиця гребенева вентиляційна двохвильова

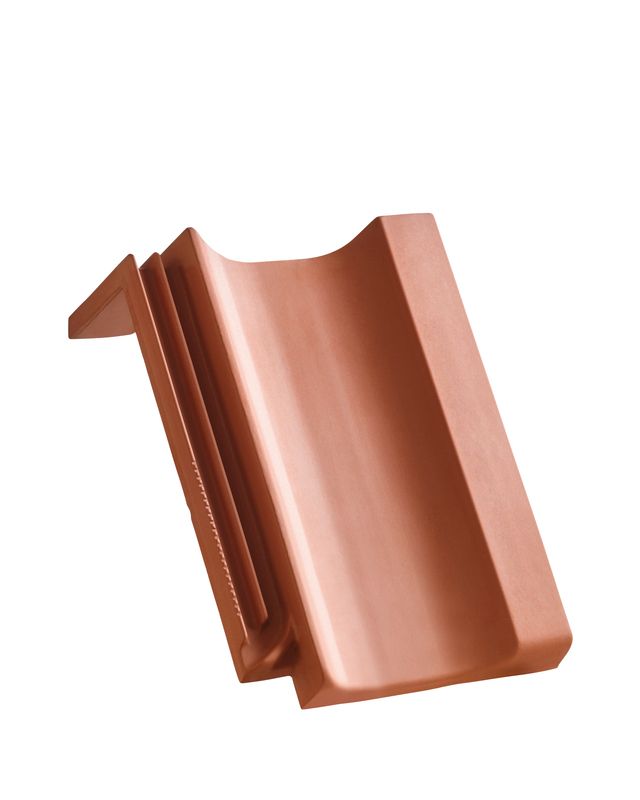

OPT черепиця для односхилого даху стандартні розміри

OPT черепиця для односхилого даху бічна права стандартні розміри

OPT черепиця для односхилого даху бічна ліва стандартні розміри

OPT черепиця для односхилого даху нестандартні розміри

OPT черепиця для односхилого даху бічна права нестандартні розміри

OPT черепиця для односхилого даху бічна ліва нестандартні розміри

OPT черепиця мансардна/ламана нестандартні розміри

OPT черепиця мансардна/ламана бічна права нестандартні розміри

OPT черепиця мансардна/ламана бічна ліва нестандартні розміри

Вентиляційні каміни та наскрізна черепиця

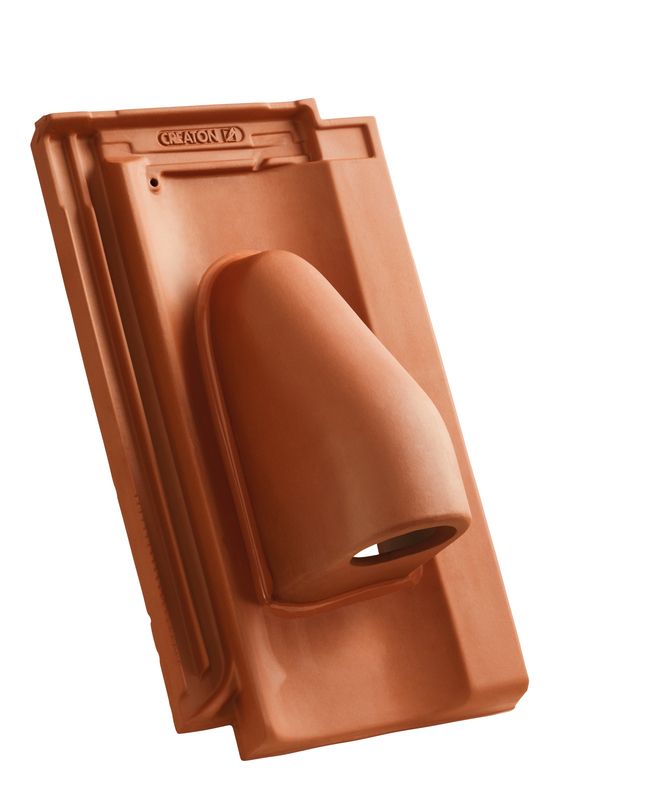

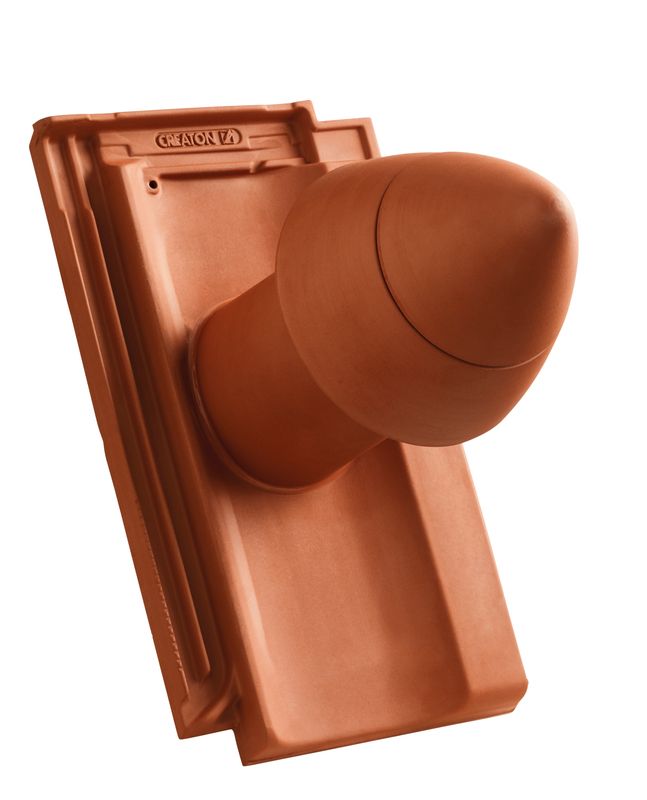

OPT SIGNUM керамічний камін витяжний для сантехнічної установки DN 100 мм з кришкою, що відкручується, з шланговим з'єднанням (з адаптером)

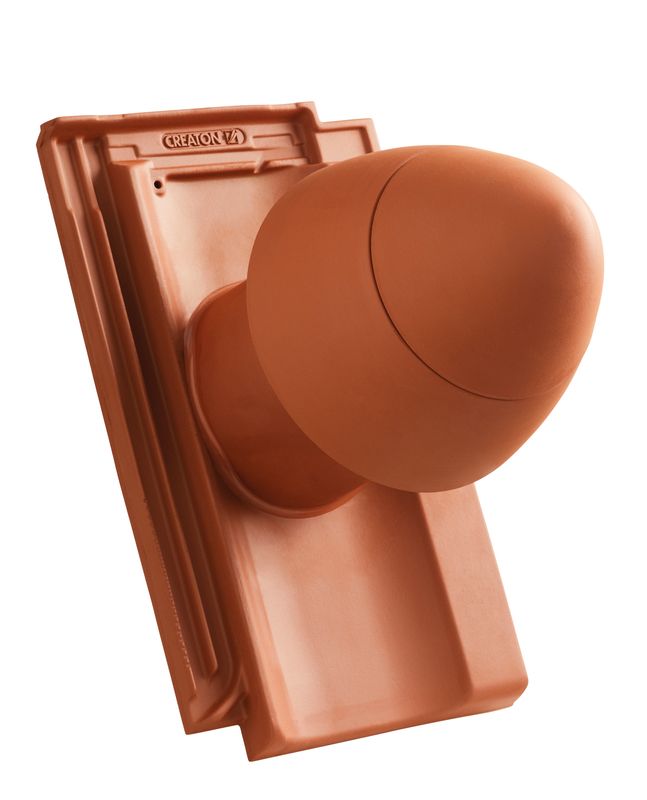

OPT SIGNUM керамічний камін витяжний для сантехнічної установки DN 125 мм зі знімною кришкою,з шланговим з'єднанням (з адаптером)

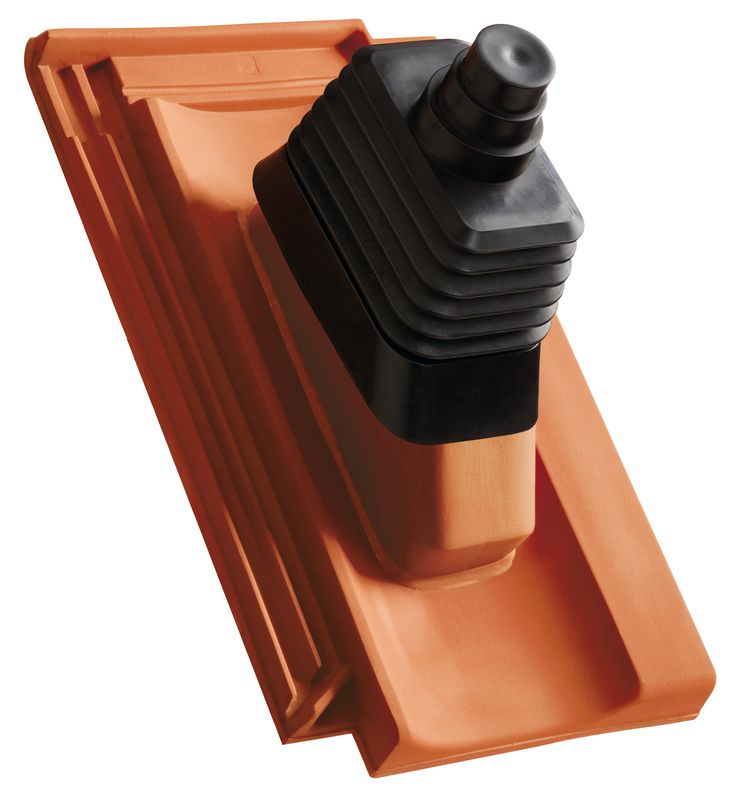

OPT черепиця антенна

OPT наскрізна черепиця для системи сонячних батарей

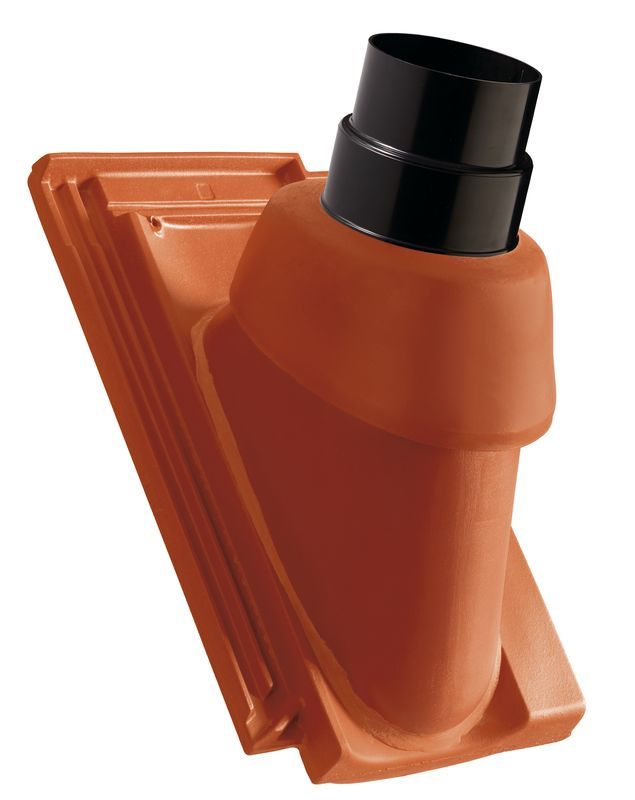

OPT наскрізна черепиця для газових димоходів NW 110

Універсальний гнучкий шланг DN 150/160

Універсальний гнучкий шланг DN 200

Універсальний адаптер NW 13,5

Універсальний адаптер NW 20

Універсальний гнучкий шланг DN 150/160

OPT SIGNUM керамічний камін вентиляційний DN 150/160 мм з адаптером

Металеві аксесуари

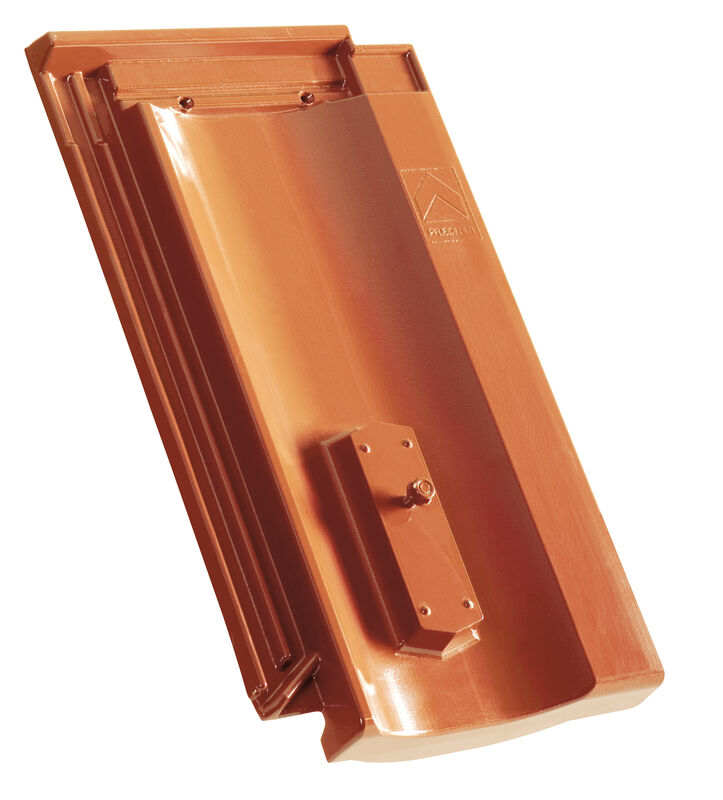

OPT черепиця основна алюмінієва

OPT прозора черепиця (акрилова)

Скоба зливова підвісна цинково-алюмінієва лата 30/50 (HAR, HER, ELE, CAN)

Скоба зливова підвісна цинково-алюмінієва лата 40/50 (HER, MZ3, ELE, RAP, MEL)

Скоба зливова підвісна цинково-алюмінієва лата 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Скоба зливова забивна цинково-алюмінієва лата універсальна (MZ3, HAR, OPT)

Скоба гребеневої черепиці PDZ (універсальна кріпильна скоба для черепиці для односхилого даху)

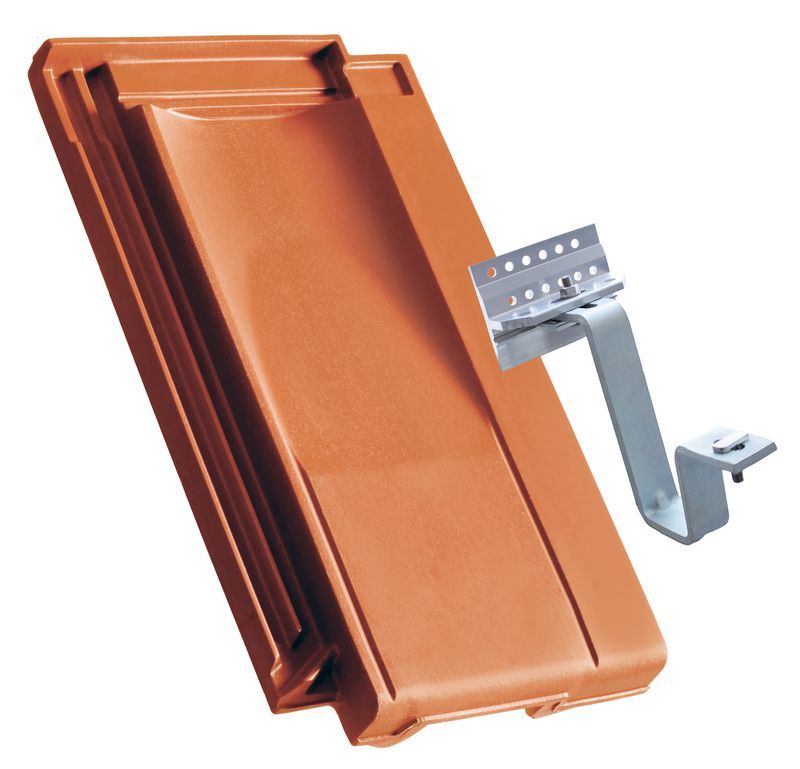

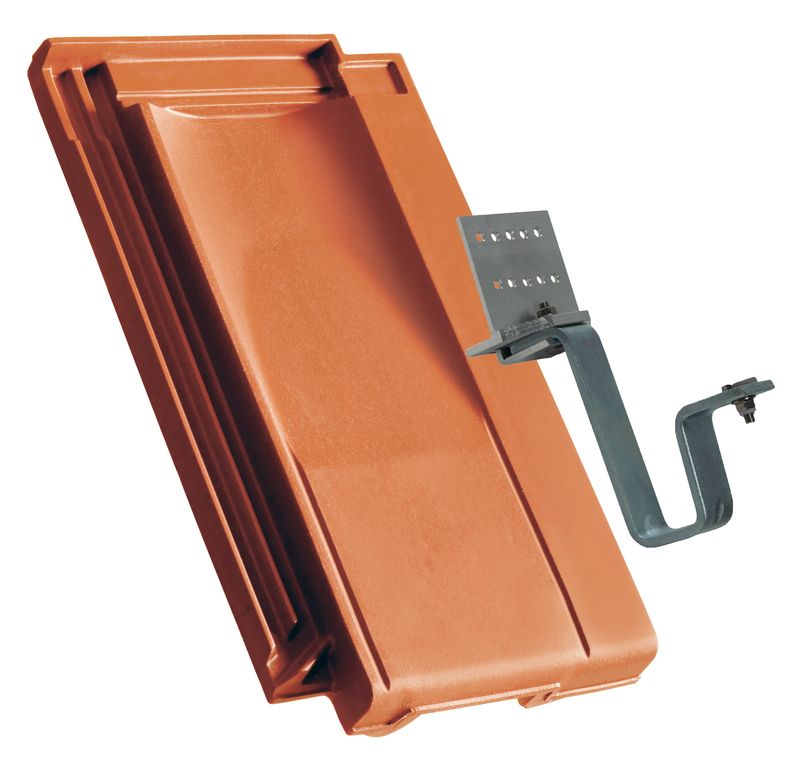

Тримач для системи сонячних батарей

OPT тримач для системи сонячних батарей 30-і роки

OPT тримач для системи сонячних батарей 40-і роки

Сходинка сажотруса

Місток вздовж гребеня даху короткий

Місток вздовж гребеня даху довгий

Тримач для дерев'яного бруса

Універсальні заглушки для запобігання зсуву снігу

Дахова драбина

Тримач для монтажу драбини

Тримач для дерев'яного бруса

MAG шип снігозатримуючий

Алюмінієва платформа 150 ч 25 см

Тримач для дерев'яного бруса

Муфта для снігозатримуючої труби Ø 32 мм

Стрічка універсальна обробна (димохідна) 300 мм (CREPFORM Plus)

Стрічка універсальна обробна (димохідна) 450 мм (CREPFORM Plus)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Гребінь звису

Металевий люк на даху 45 х 55 см із загартованим захисним склом

Люк на даху з теплоізоляцією 55 х 78 см

Щогла для телевізора та антени оцинкована або кольору черепиці

Акрилова фарба 250 мл

Гребенева черепиця

HÖN черепиця гребенева PH

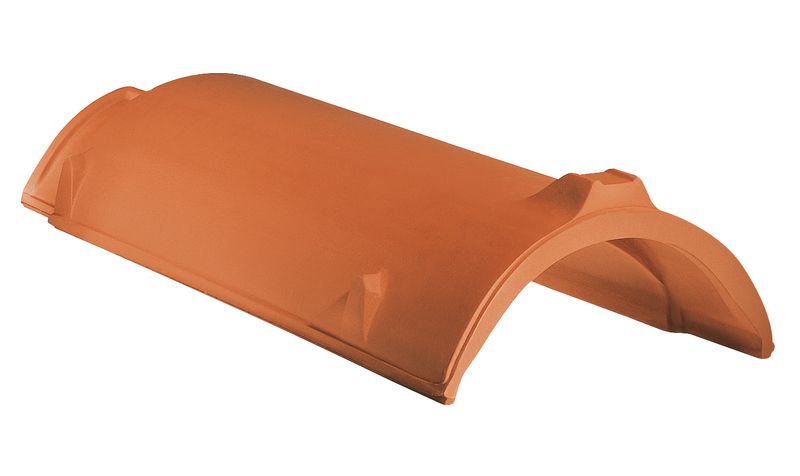

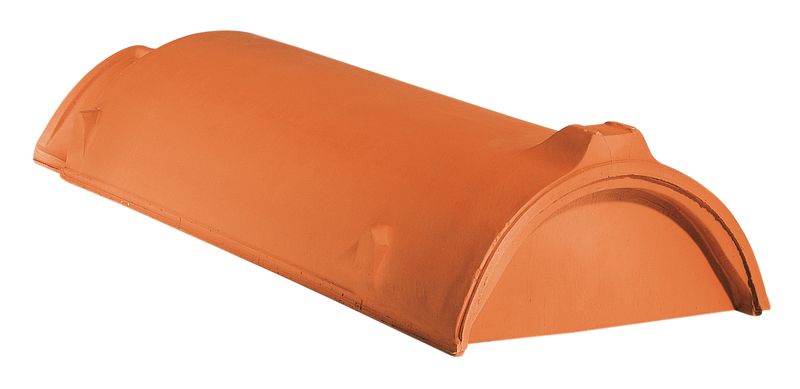

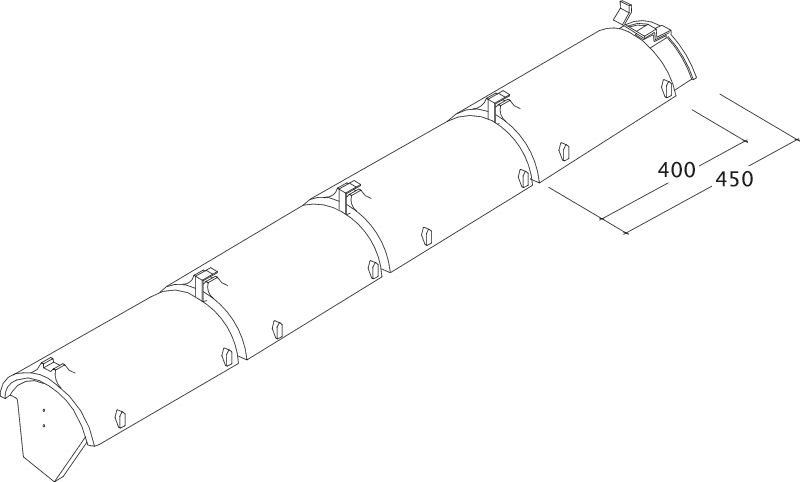

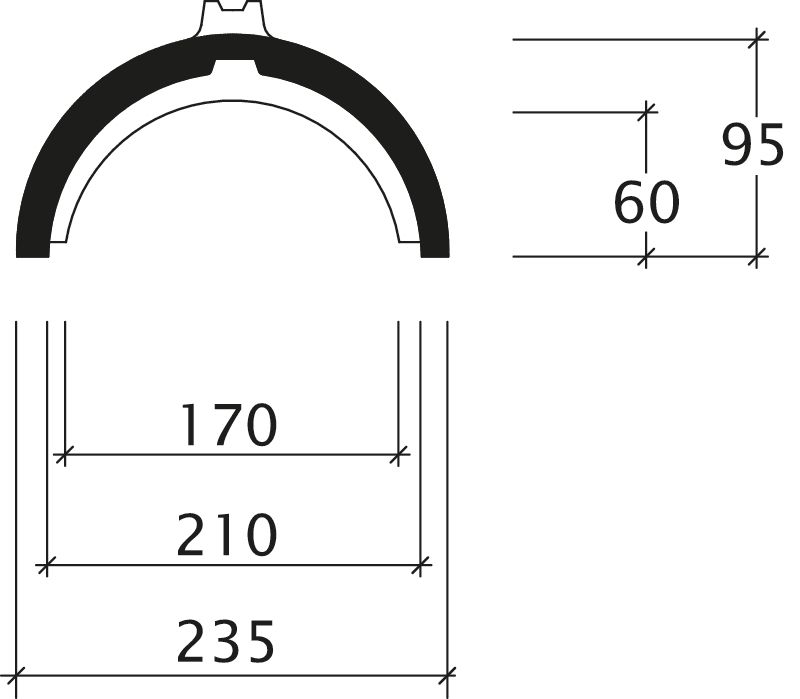

HÖN черепиця гребенева PV

HÖN гребенева черепиця початкова декоративна з мушлею PH

HÖN заглушка гребеневої черепиці початкова та кінцева керамічна PV

HÖN заглушка системна початкова та кінцева керамічна PV

HÖN гребенева черепиця початкова керамічна PH

HÖN гребенева черепиця початкова керамічна PV

HÖN гребенева черепиця початкова керамічна закруглена PH

Скоба гребеневої черепиці алюмінієва PH

Скоба гребеневої черепиці алюмінієва PV

FIRSTFIX скоба гребеневої черепиці з нержавіючої сталі PH

FIRSTFIX скоба гребеневої черепиці з нержавіючої сталі PV

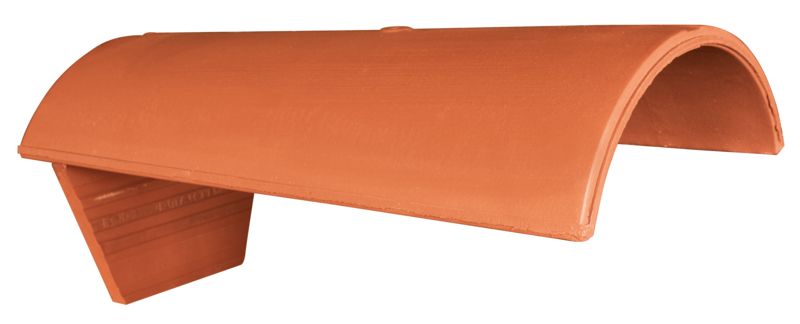

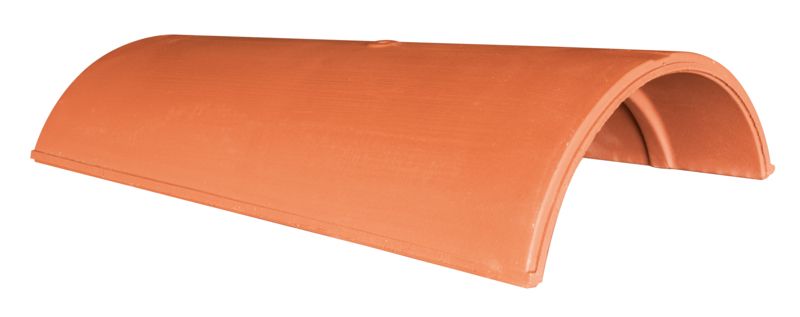

HÖN ridge tile PKH conical

HÖN гребенева черепиця початкова декоративна з мушлею PH

Ridge starter ceramic with tongue tapered PKH HÖN (clay)

Ridge termination ceramic with tongue tapered PKH HÖN (clay)

Скоба гребеневої черепиці алюмінієва PD

FIRSTFIX скоба гребеневої черепиці з нержавіючої сталі PD

HÖN заглушка системна початкова та кінцева керамічна PH

FIRSTFIX дріт монтажний G10

FIRSTFIX комплект затискний G10

Стрічка гребенева 220 мм (CREAROLL ALU)

Стрічка гребенева 300 мм (CREAROLL ALU)

Стрічка гребенева 220 мм (CREAROLL PP)

Стрічка гребенева 310 мм (CREAROLL PP)

Стрічка гребенева 390 мм (CREAROLL PP)

Ridge termination ceramic without tongue tapered PKH HÖN (clay)

Ridge starter ceramic without tongue tapered PKH HÖN (clay)

Hip cap 3-axis type W2 HÖN (clay)

Hip cap 4-axis type W2 HÖN (clay)

Файли для скачування

Брошури та документи
Прайс-лист на продукцію CREATON - польська версія
CAD

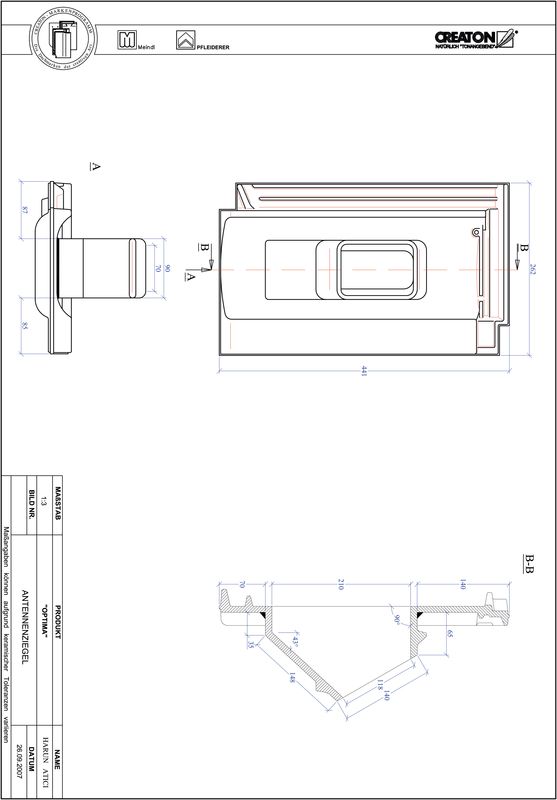

CAD файл черепиці TERRA OPTIMA антенна черепиця ANTENNE
pdf | 106 kB
dwg | 93 kB
jpeg | 42 kB

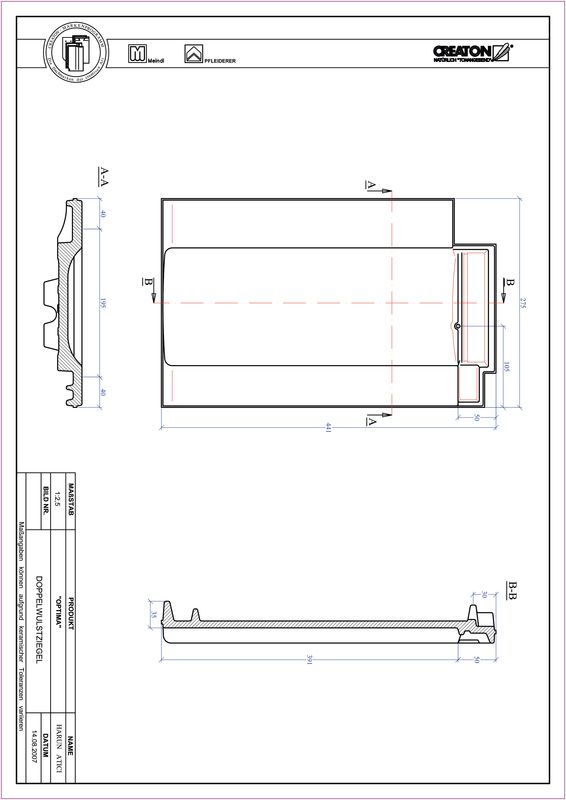

CAD файл черепиці TERRA OPTIMA двохвильова черепиця DWZ
pdf | 87 kB
dwg | 102 kB
jpeg | 49 kB

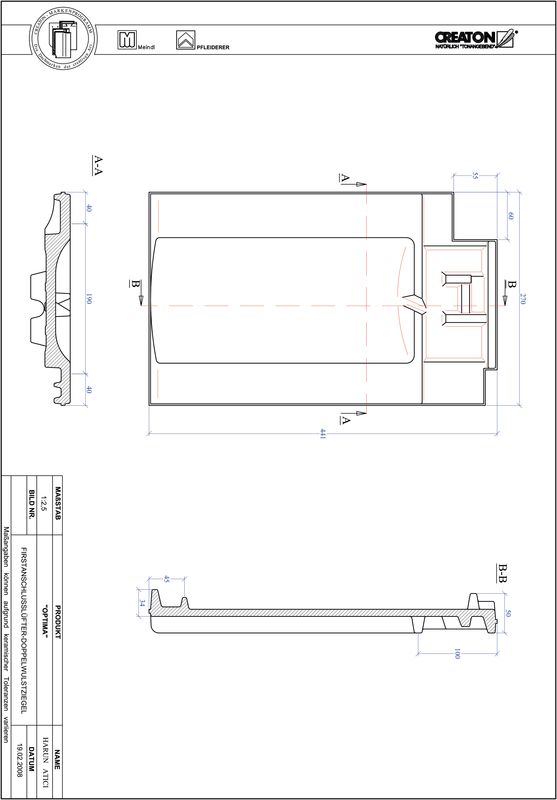

CAD файл черепиці TERRA OPTIMA двохвильова черепиця гребенева вентиляційна FALDWZ
pdf | 107 kB
dwg | 142 kB
jpeg | 41 kB

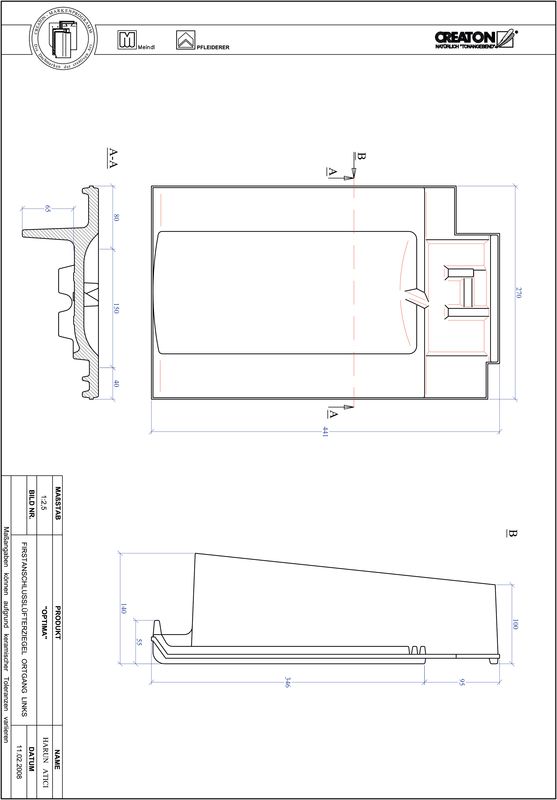

CAD файл черепиці TERRA OPTIMA черепиця гребенева вентиляційна бічна ліва FALOGL
pdf | 106 kB
dwg | 90 kB
jpeg | 43 kB

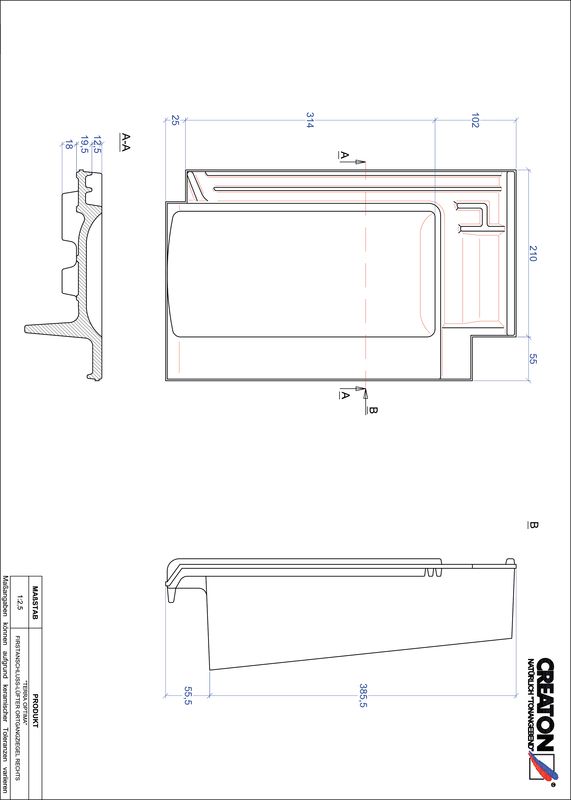

CAD файл черепиці TERRA OPTIMA черепиця гребенева вентиляційна бічна права FALOGR
pdf | 60 kB
dwg | 88 kB
jpeg | 38 kB

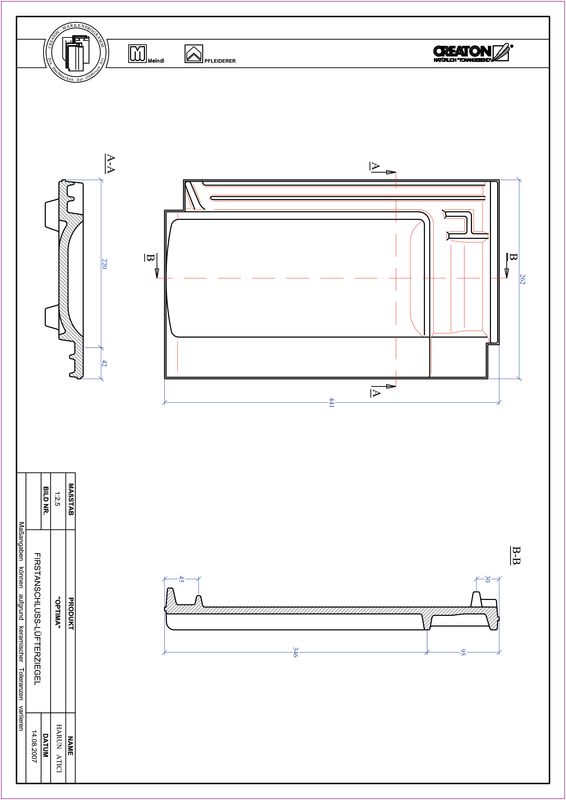

CAD файл черепиці TERRA OPTIMA черепиця гребенева вентиляційна FALZ
pdf | 88 kB
dwg | 101 kB
jpeg | 51 kB

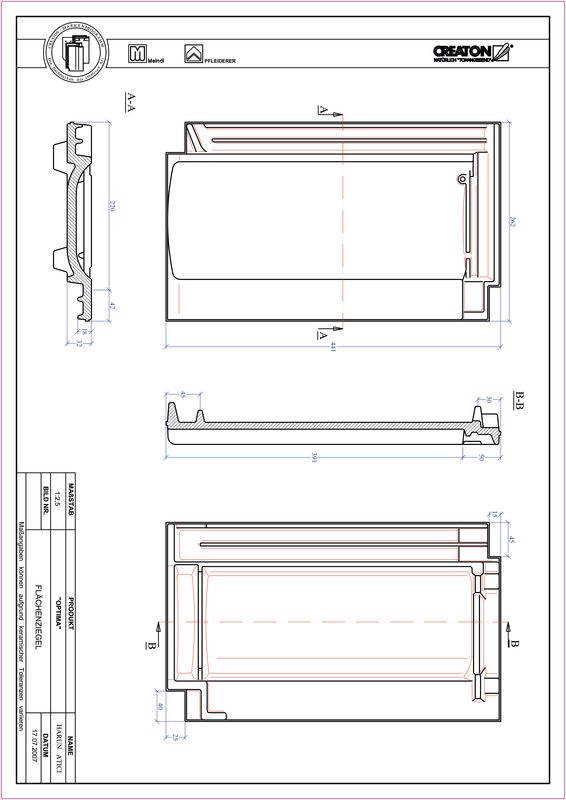

CAD файл черепиці TERRA OPTIMA покрівельна черепиця FLA
pdf | 91 kB
dwg | 106 kB
jpeg | 62 kB

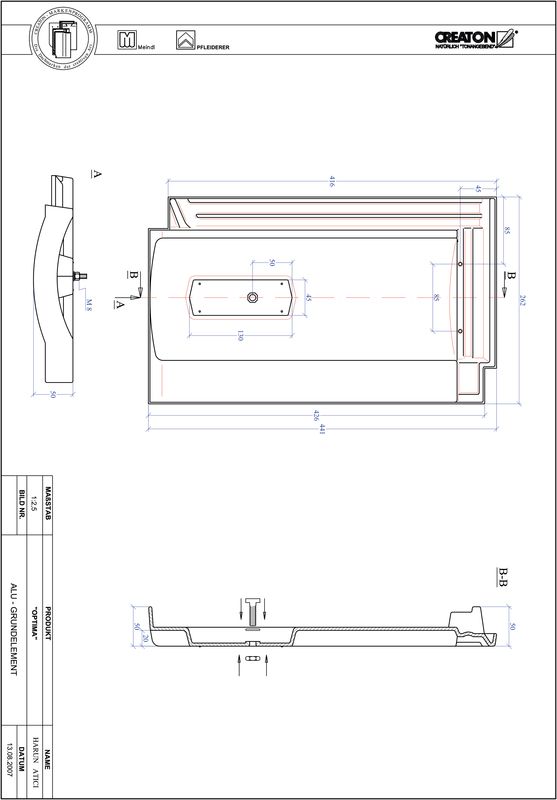

CAD файл черепиці TERRA OPTIMA алюміній ґрунт. GRUNDALU
pdf | 91 kB
dwg | 97 kB
jpeg | 42 kB
CAD файл черепиці TERRA OPTIMA половинчаста черепиця LH
pdf | 83 kB
dwg | 99 kB
jpeg | 48 kB

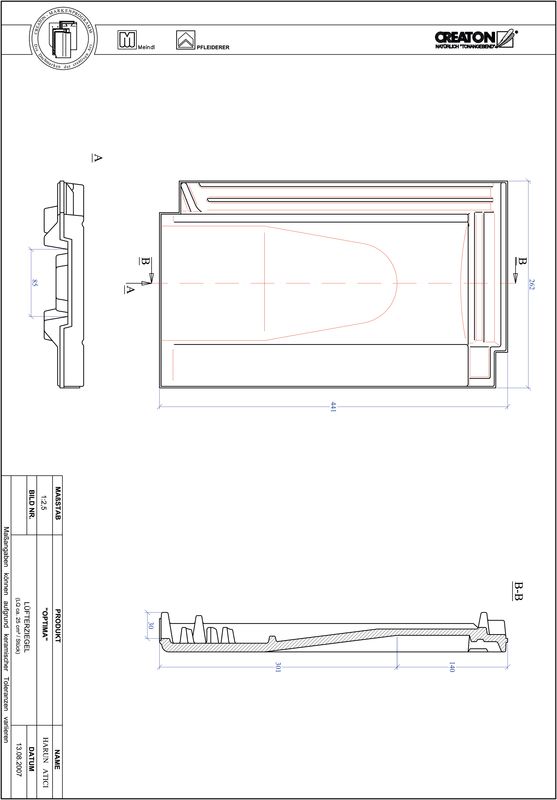

CAD файл черепиці TERRA OPTIMA пвентиляційна черепиця LUEFTZ
pdf | 101 kB
dwg | 102 kB
jpeg | 43 kB

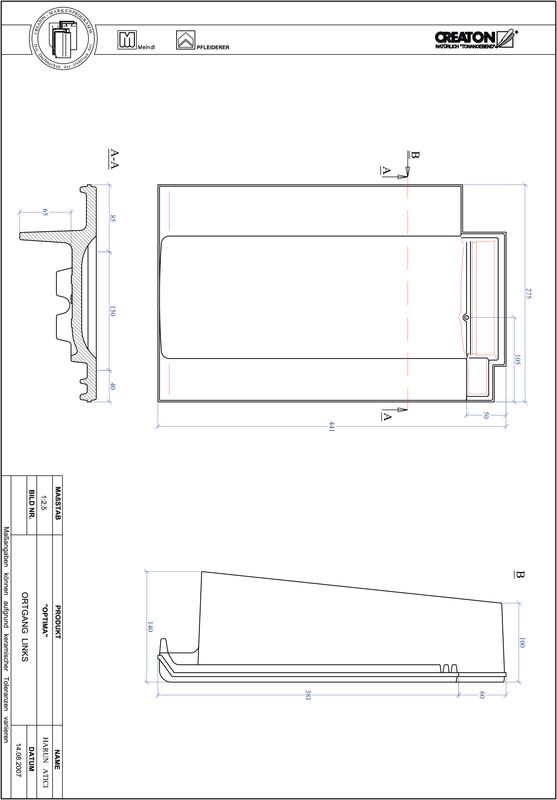

CAD файл черепиці TERRA OPTIMA черепиця бічна ліва OGL
pdf | 101 kB
dwg | 100 kB
jpeg | 40 kB

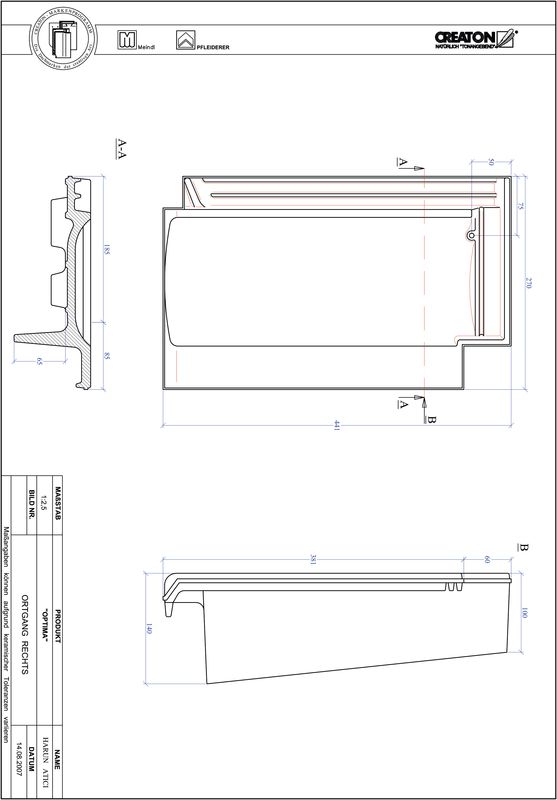

CAD файл черепиці TERRA OPTIMA черепиця бічна права OGR
pdf | 101 kB
dwg | 103 kB
jpeg | 42 kB

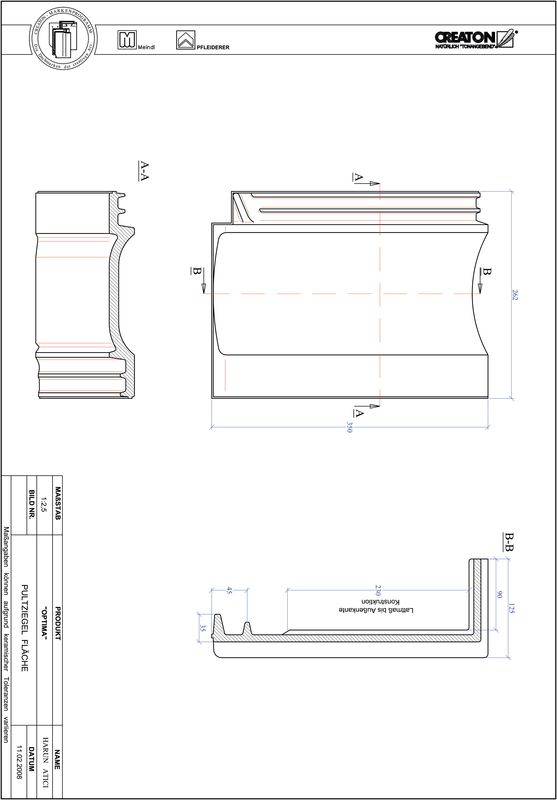

CAD файл черепиці TERRA OPTIMA покрівельна черепиця для односхилого даху PULTFLA
pdf | 106 kB
dwg | 111 kB
jpeg | 41 kB

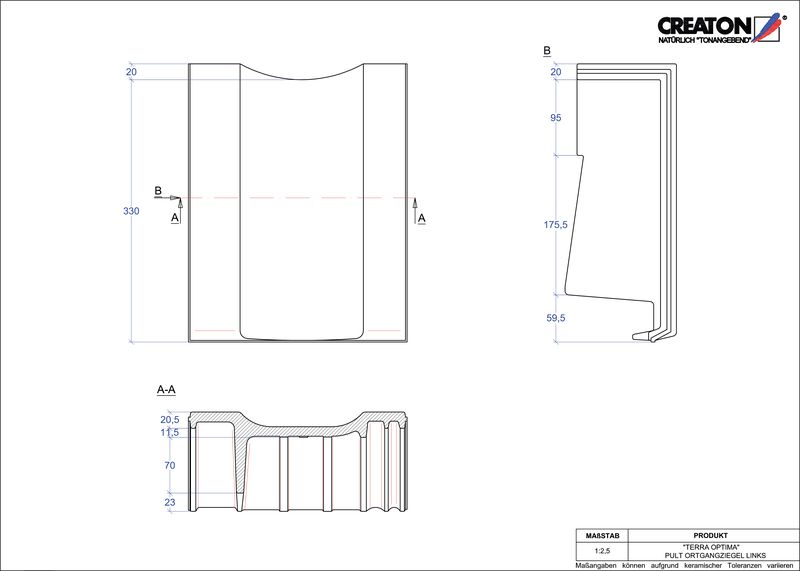

CAD файл черепиці TERRA OPTIMA черепиця для односхилого даху бічна ліва PULTOGL
pdf | 56 kB
dwg | 85 kB
jpeg | 34 kB

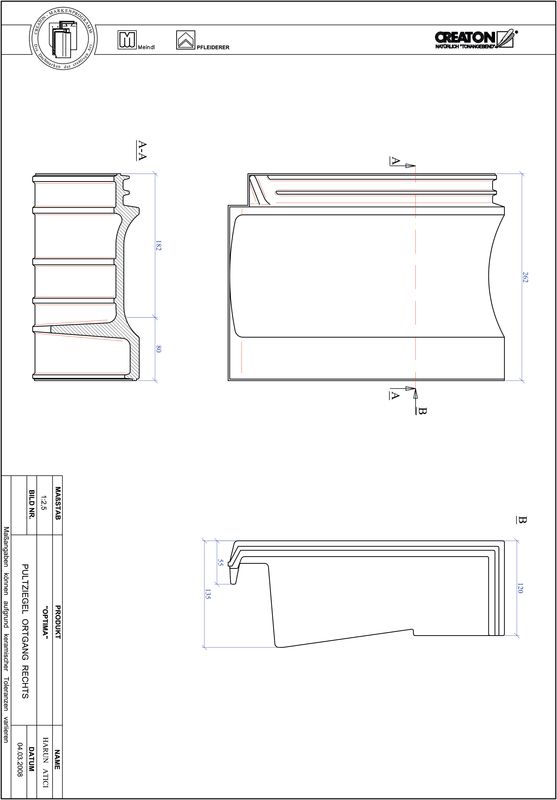

CAD файл черепиці TERRA OPTIMA черепиця для односхилого даху бічна права PULTOGR
pdf | 99 kB
dwg | 90 kB
jpeg | 40 kB

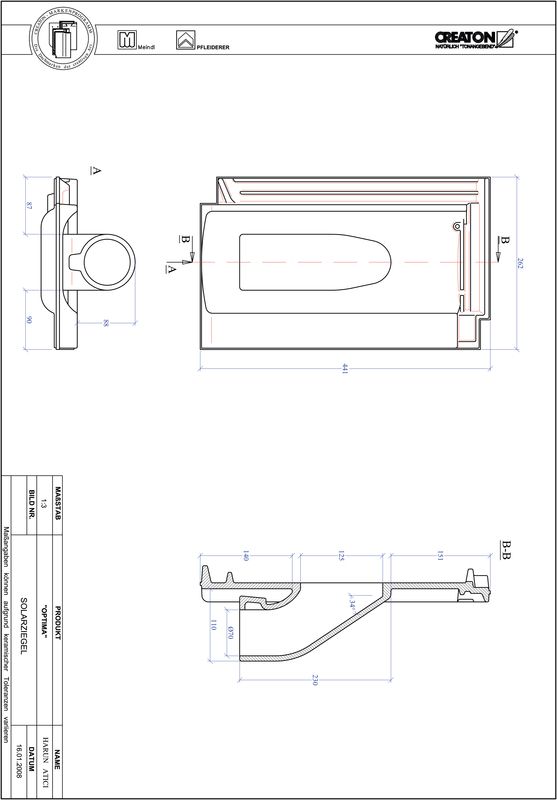

CAD файл черепиці TERRA OPTIMA наскрізна черепиця для системи сонячних батарей SOLAR
pdf | 105 kB
dwg | 88 kB
jpeg | 42 kB

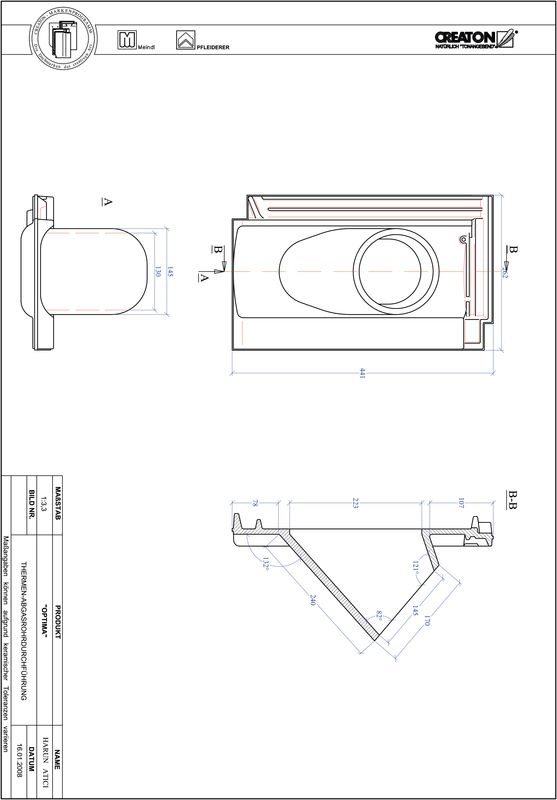

CAD файл черепиці TERRA OPTIMA наскрізна черепиця для газових димоходів THERME
