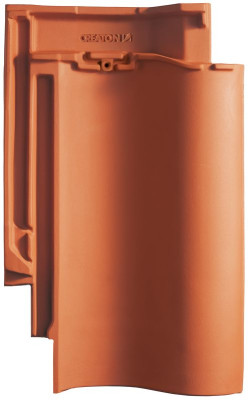

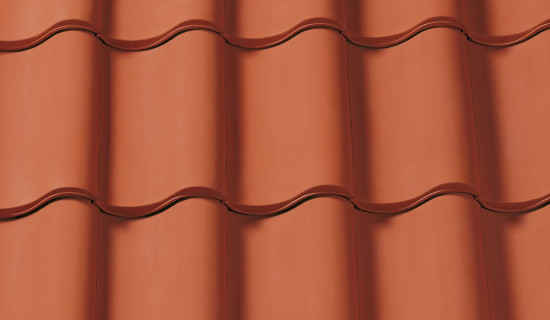

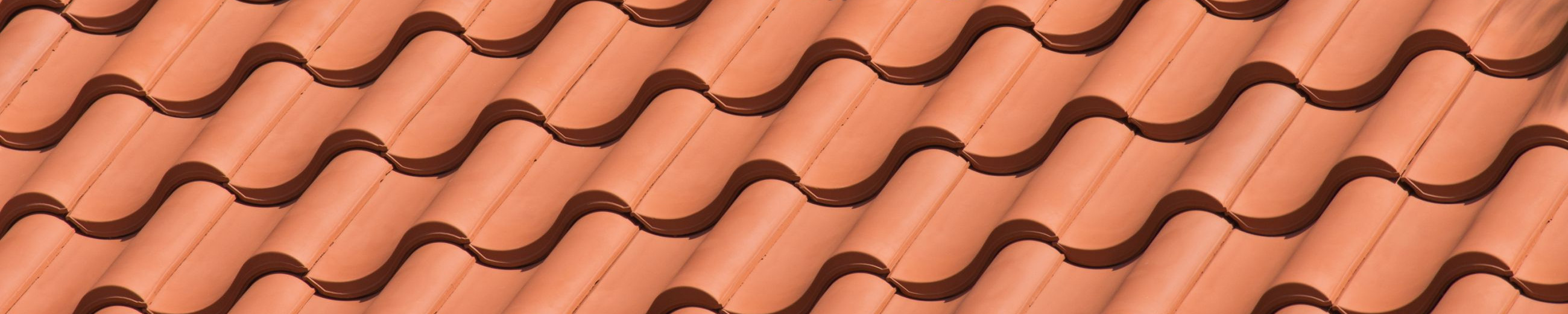

SINFONIE

Черепиця S-подібна характерної форми.

Водонепроникний внутрішній шар і можливість укладання на плоскі дахи зі схилом до 7°
Висока гнучкість і зручність укладання завдяки великому діапазону перекриття у 29 мм
Передова технологія шпунтування забезпечує високу міцність під час бурі
Опорні ребра, що забезпечують покращені статичні характеристики й відведення води, що конденсується й накопичується
Два надійних підвісних вушка гарантують зачеплення й забезпечують стабільний потік повітря зі зворотнього боку дахового покриття
Оптимальний шпунт зверху й знизу надає максимальний захист під дощової води. Продумана конструкція забезпечує оптимальне відведення потоку води й неперевершену щільність покриття

ГАРАНТІЯ НА ЧЕРЕПИЦЮ CREATON

На керамічну черепицю CREATON ми надаємо до 50 років гарантії, починаючи з дня придбання*.

ДІЗНАЙТЕСЯ БІЛЬШЕ

* Відповідно до Загальних гарантійних умов для керамічної черепиці CREATON

Технічні дані

Розміри (прибл.)	300 x 482 мм
Ширина покриття мін. (прибл.)	228 мм
Ширина покриття в кількості (прибл.)	230 мм
Ширина покриття макс. (прибл.)	232 мм
Відстань між латами мін. (прибл.)	361 мм
Відстань між латами в кількості (прибл.)	375 мм
Відстань між латами макс. (прибл.)	389 мм
Попит на черепицю мін. (прибл.)	10.9 шт/м²
Попит на черепицю в кількості (прибл.)	11.5 шт/м²
Попит на черепицю макс. (прибл.)	12.2 шт/м²
Вага на штуку (прибл.)	4.6 кг/шт
Вага на м² (прибл.)	52.9 кг/м²
Вага на піддон (прибл.)	945 кг
Штука на мінімальну упаковку	5 шт
Шт./піддон	200 шт

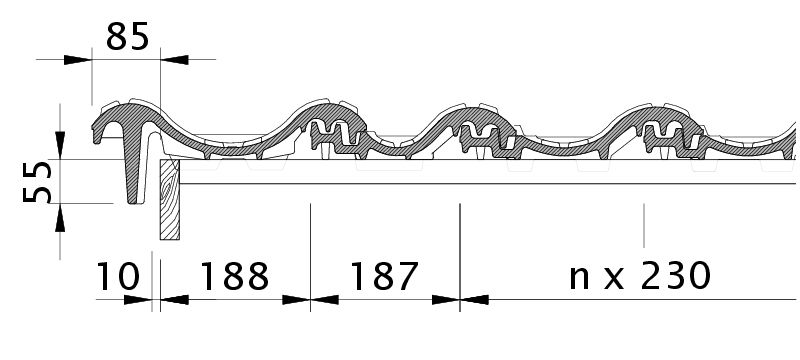

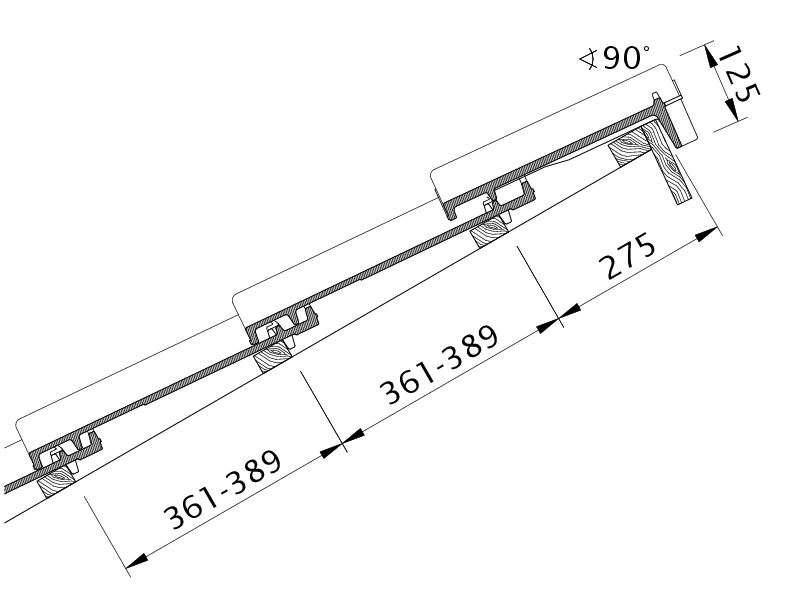

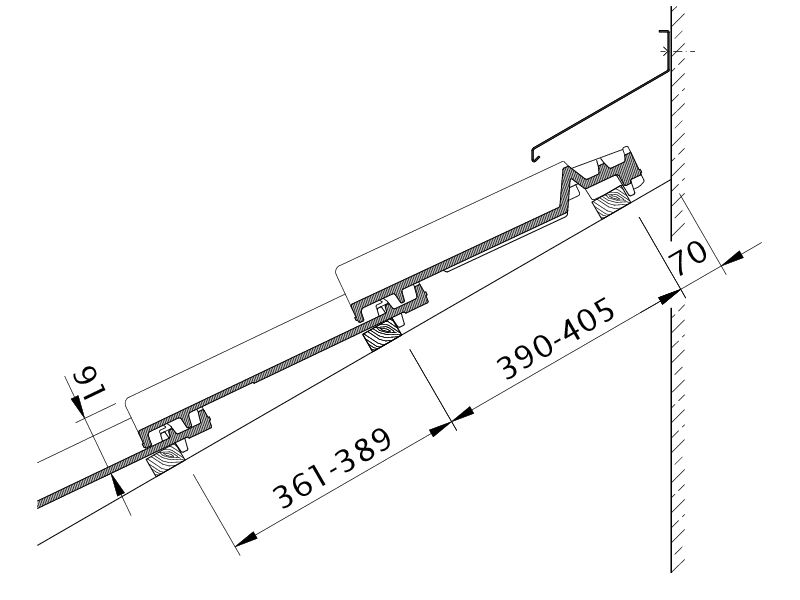

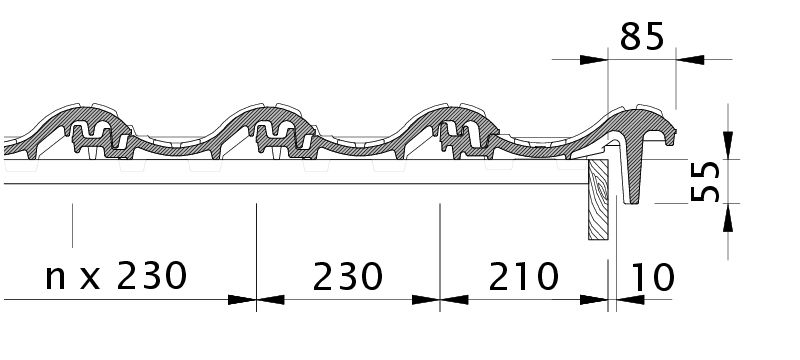

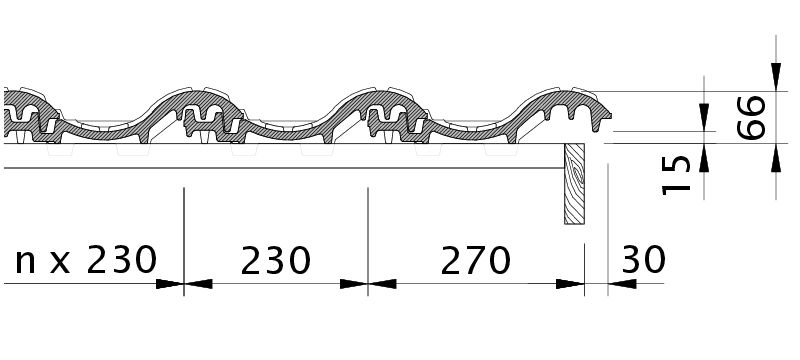

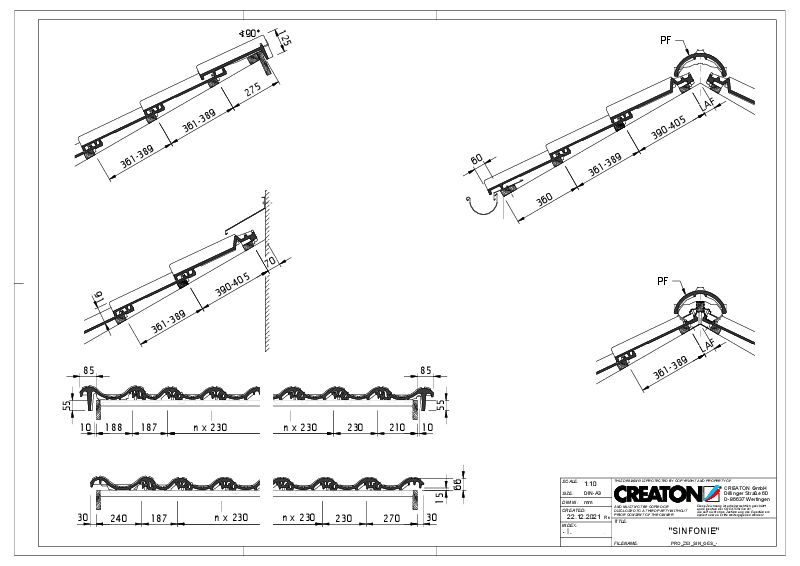

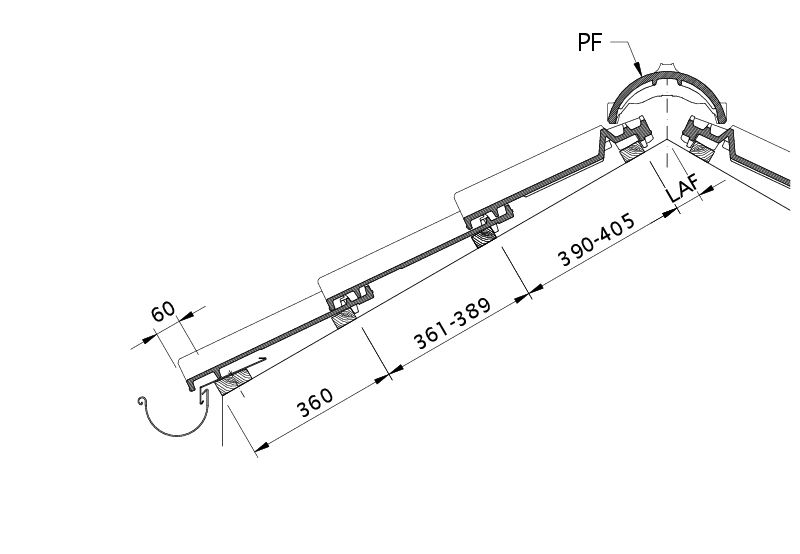

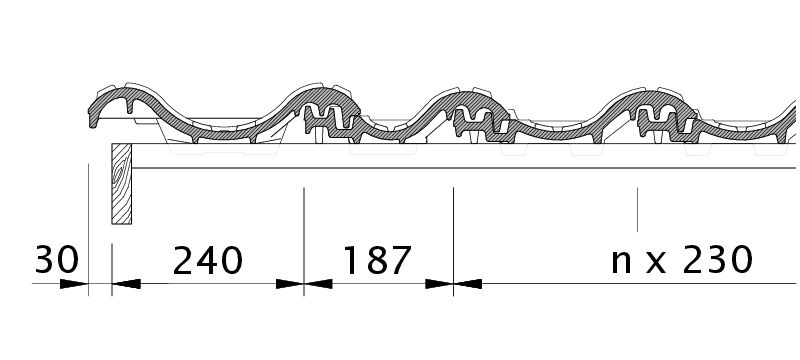

Технічні креслення

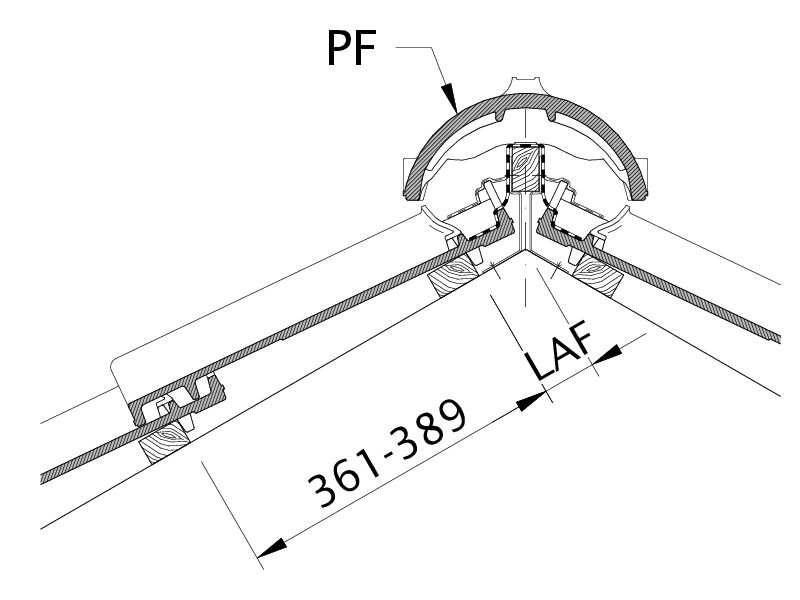

ЗНАЧЕННЯ LAF- / FLA

Значення LAF / FLA в мм для обрешітки (дахової) розміром 30x50 мм
Попит на гребеневу черепицю (приблизно)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 pcs/m	LAF	80	80	70	65	60	60	60	50	45	45	45
PF 2.5 pcs/m	FLA	100	100	90	80	75	65	65	55	50	50	40
PR 2.5 pcs/m	LAF	80	80	70	65	60	60	60	50	45	45	45
PR 2.5 pcs/m	FLA	100	100	90	80	75	65	65	55	50	50	40
Значення LAF / FLA в мм для обрешітки (дахової) розміром 40x60 мм
Попит на гребеневу черепицю (приблизно)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 pcs/m	LAF	80	80	70	60	55	55	55	40	30	30	30
PF 2.5 pcs/m	FLA	110	110	100	90	85	75	75	65	60	60	55
PR 2.5 pcs/m	LAF	80	80	70	60	55	55	55	40	30	30	30
PR 2.5 pcs/m	FLA	110	110	100	90	85	75	75	65	60	60	55
Значення LAF / FLA в мм для обрешітки (дахової) розміром 50x50 мм
Попит на гребеневу черепицю (приблизно)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 pcs/m	LAF	75	75	65	55	50	45	45	30	20	20	15
PF 2.5 pcs/m	FLA	120	120	110	100	95	90	90	80	80	80	80
PR 2.5 pcs/m	LAF	75	75	65	55	50	45	45	30	20	20	15
PR 2.5 pcs/m	FLA	120	120	110	100	95	90	90	80	80	80	80

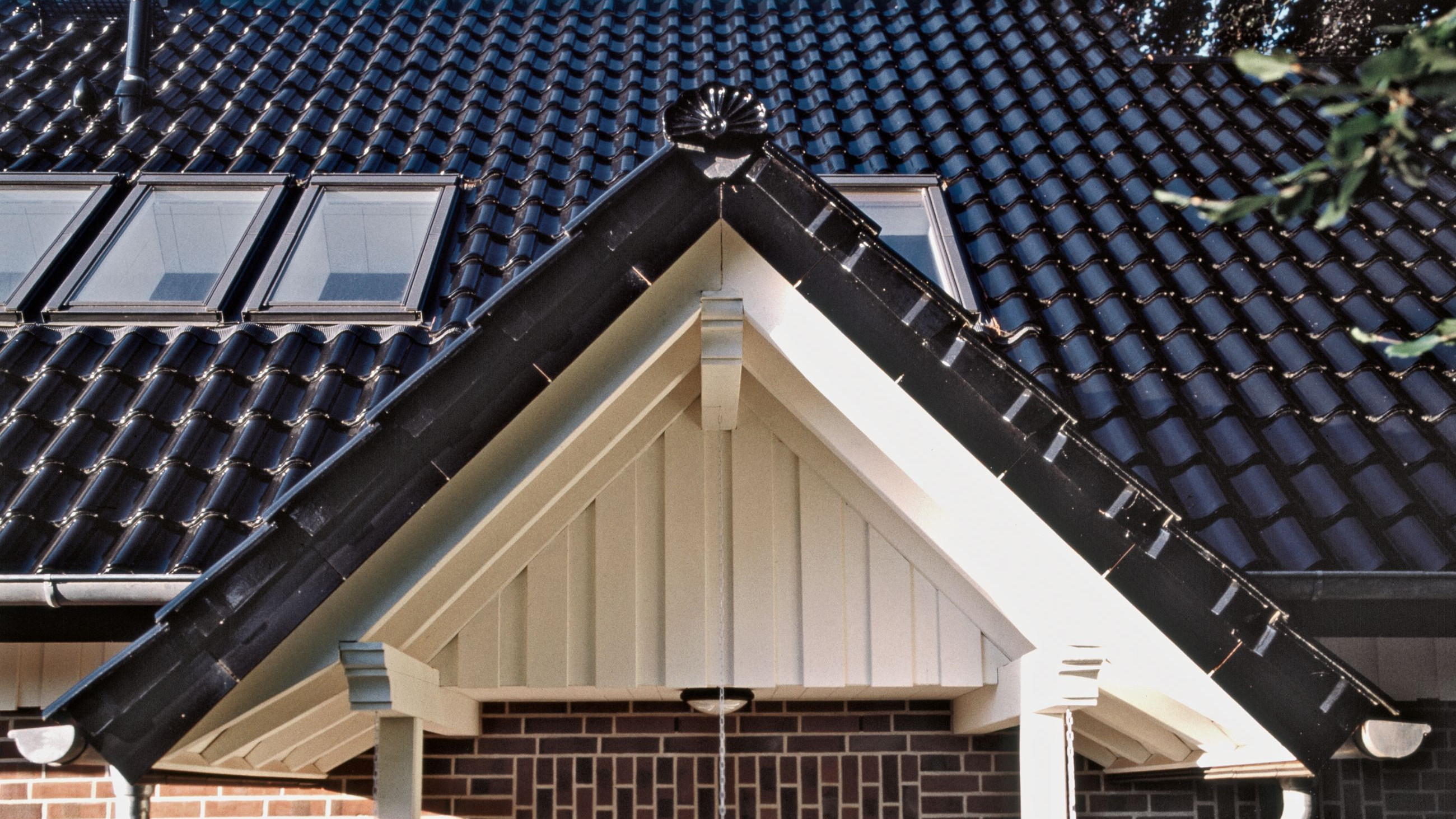

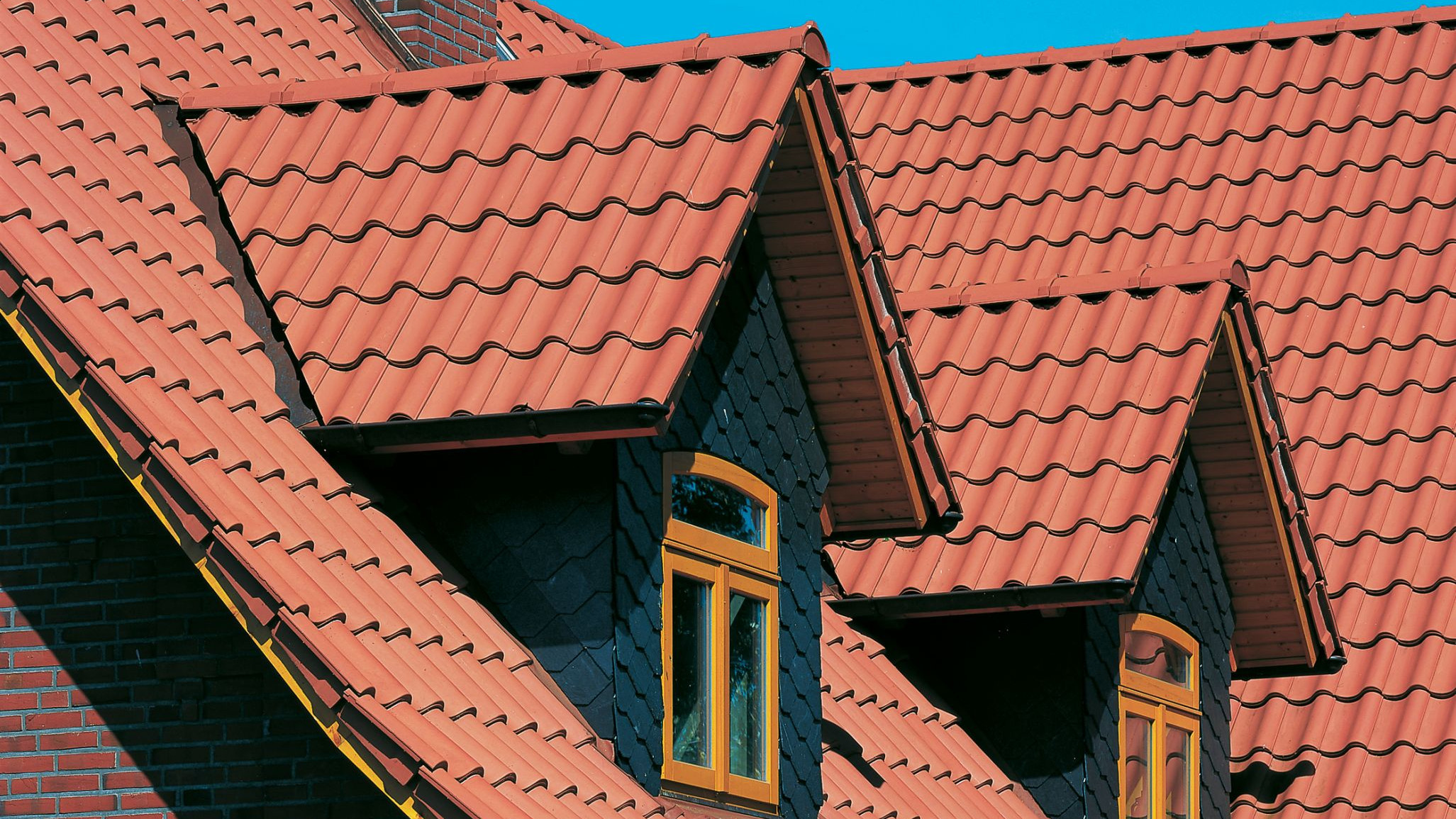

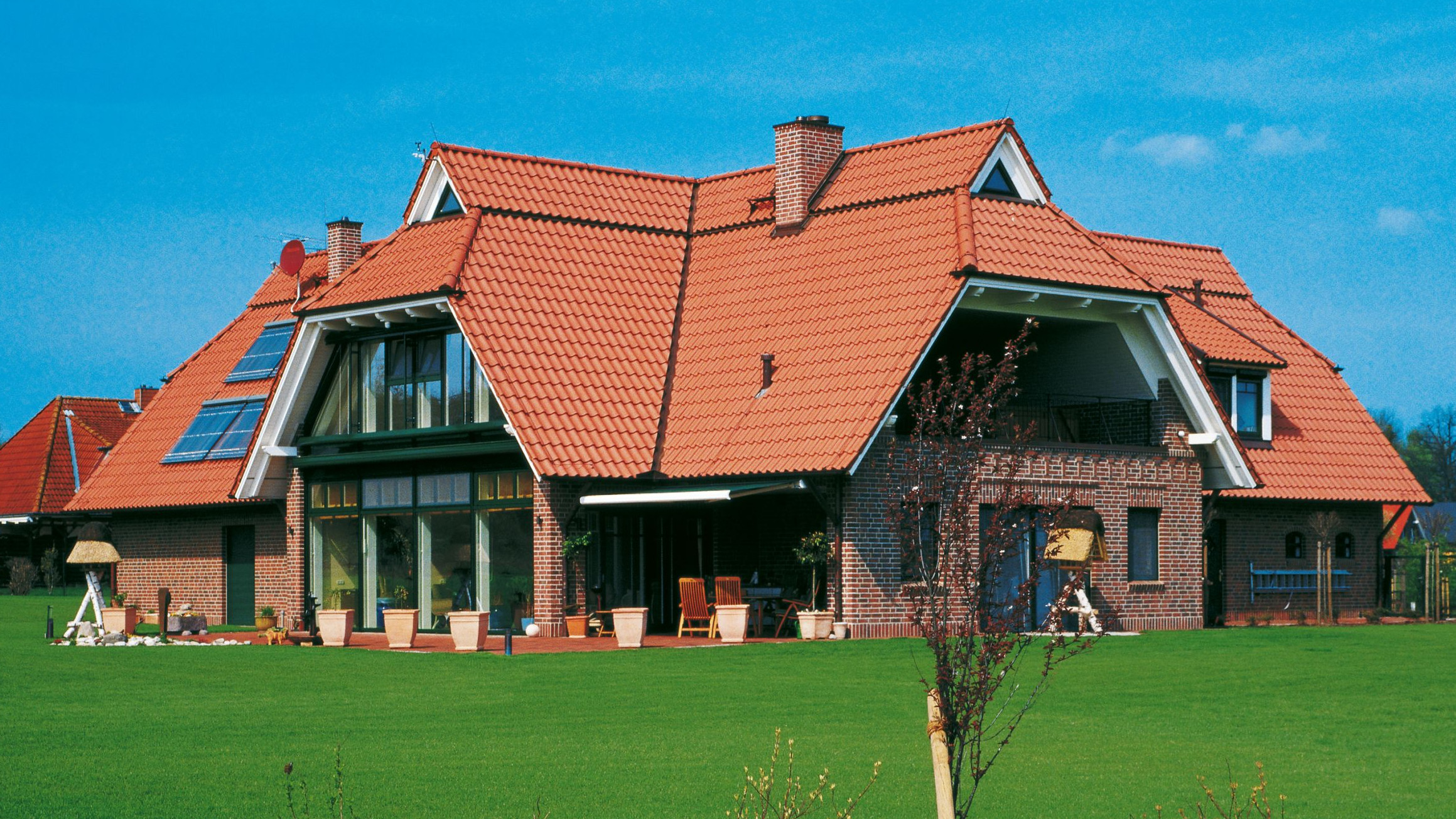

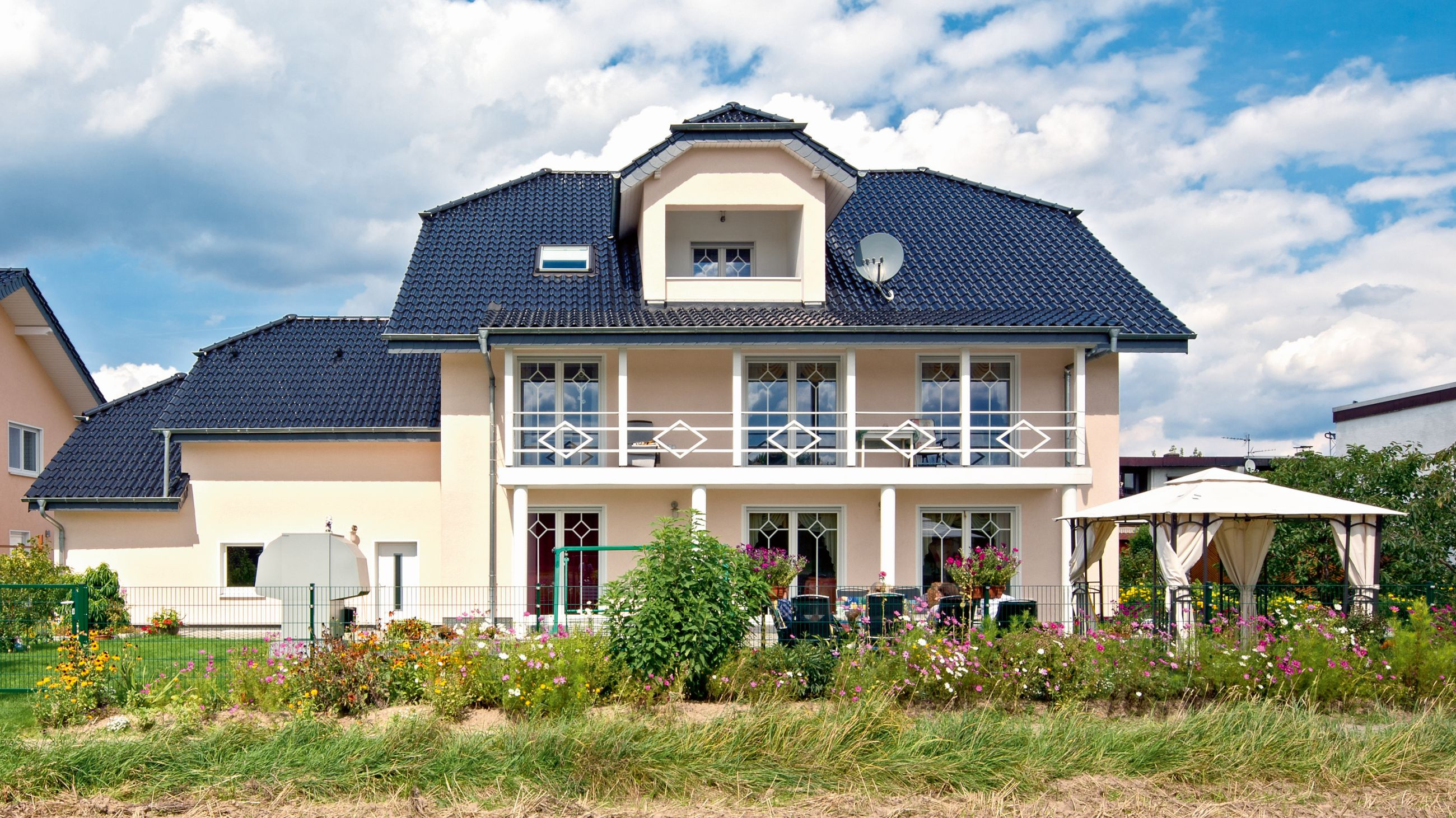

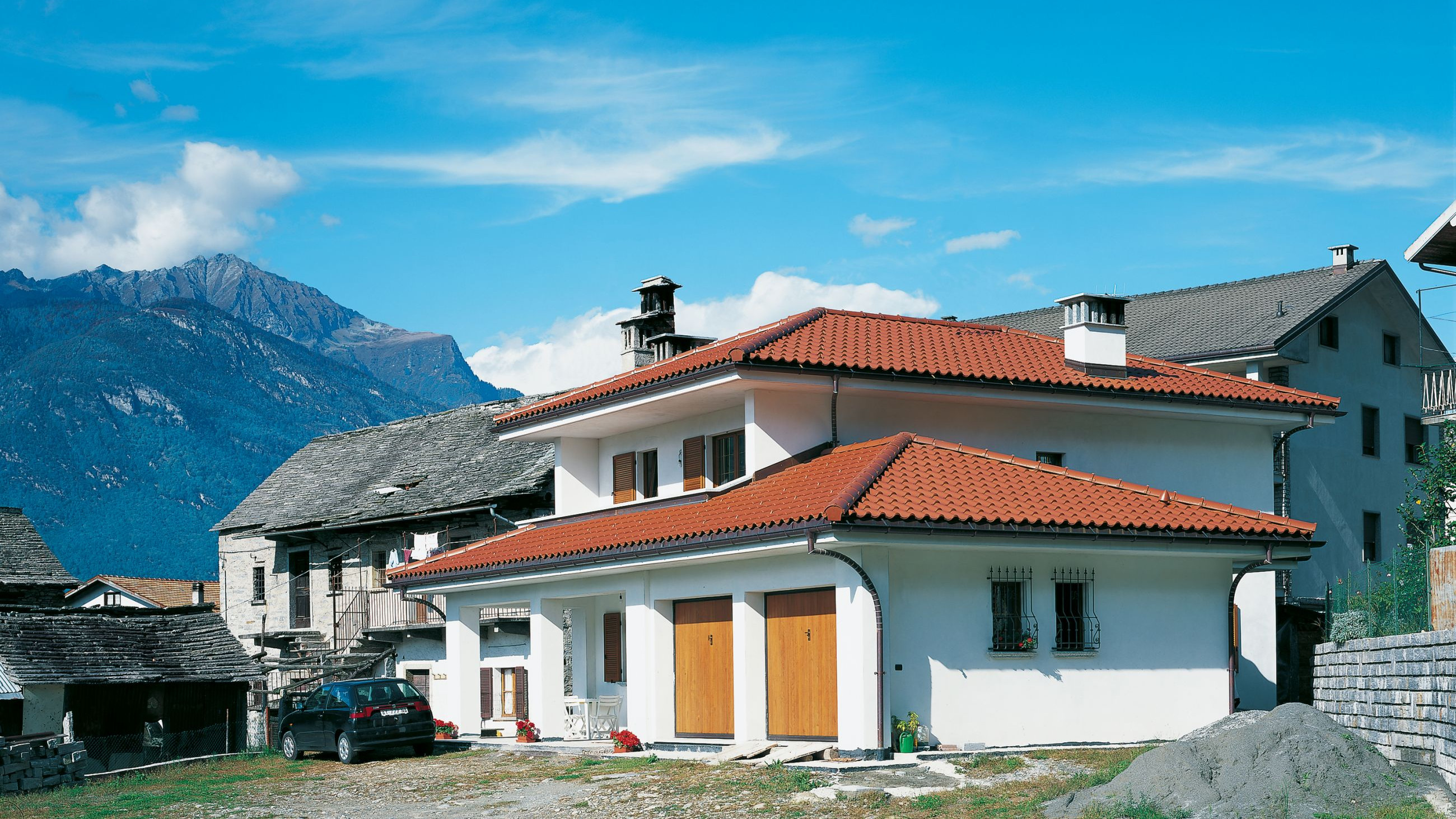

Реалізації

SINFONIE

SINFONIE

SINFONIE

SINFONIE

SINFONIE

Аксесуари

SIN черепиця бічна права

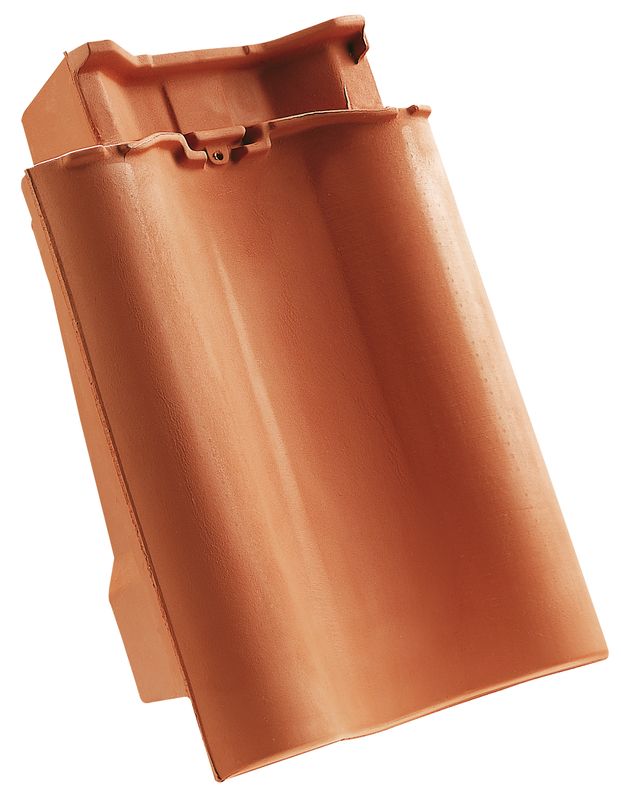

SIN черепиця бічна ліва

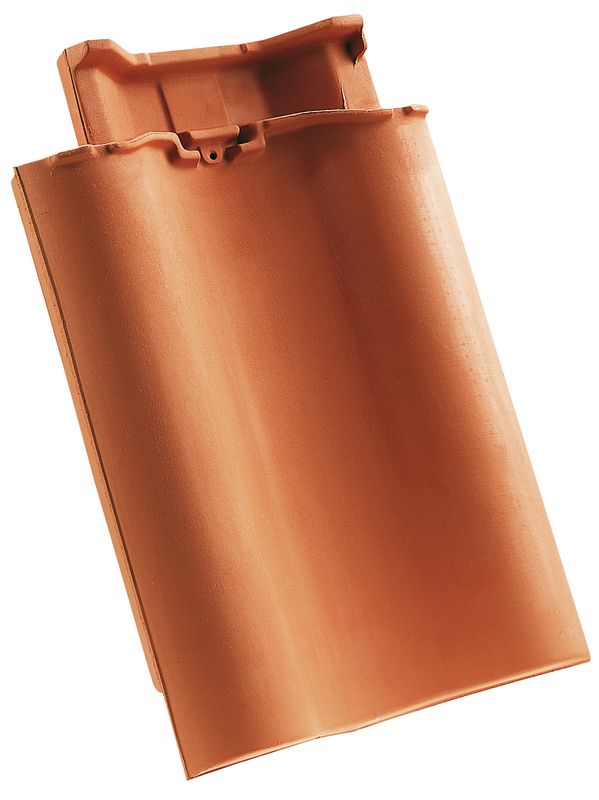

SIN черепиця двохвильова

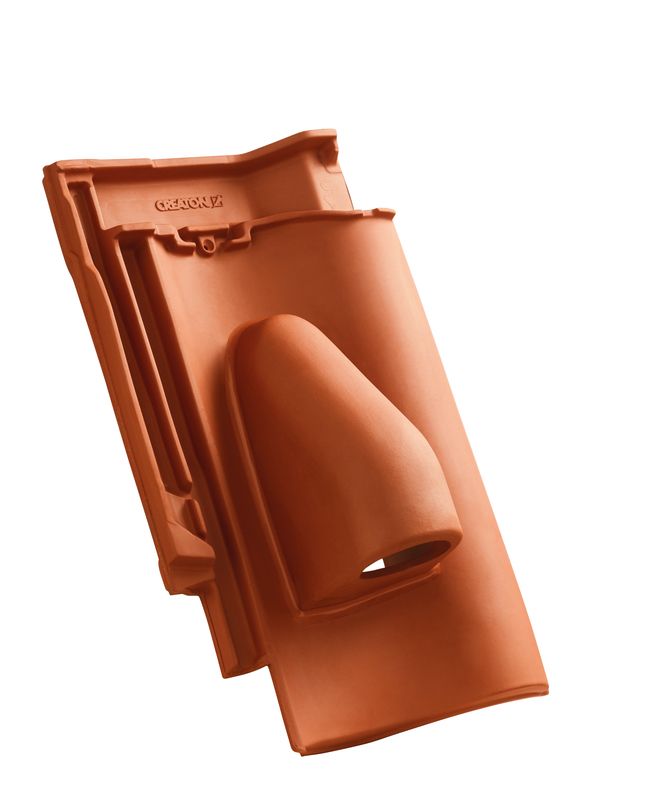

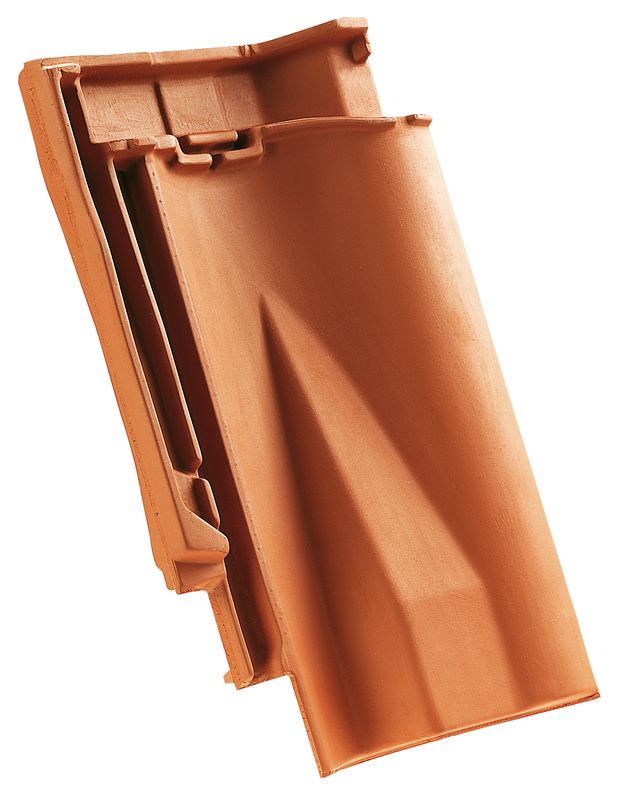

SIN черепиця вентиляційна

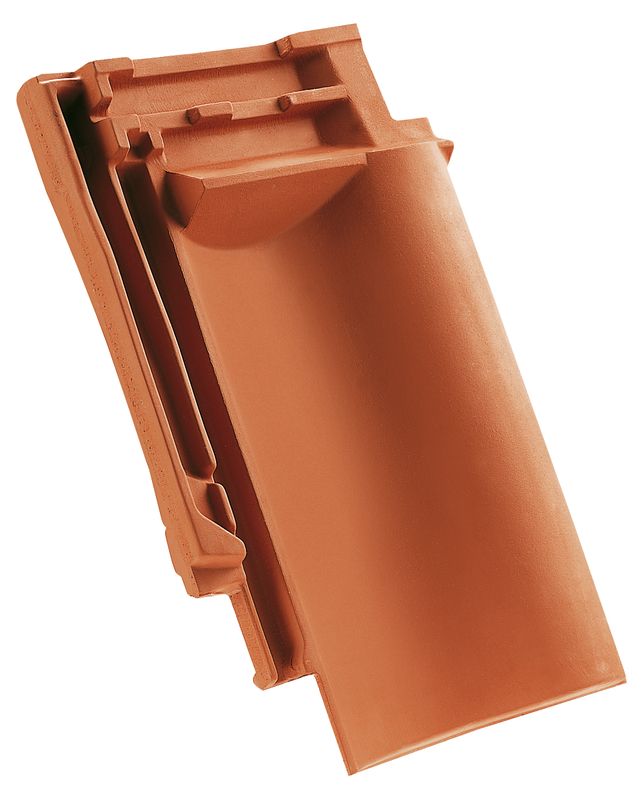

SIN черепиця гребенева вентиляційна

SIN черепиця гребенева вентиляційна половинчаста

SIN черепиця гребенева вентиляційна бічна права

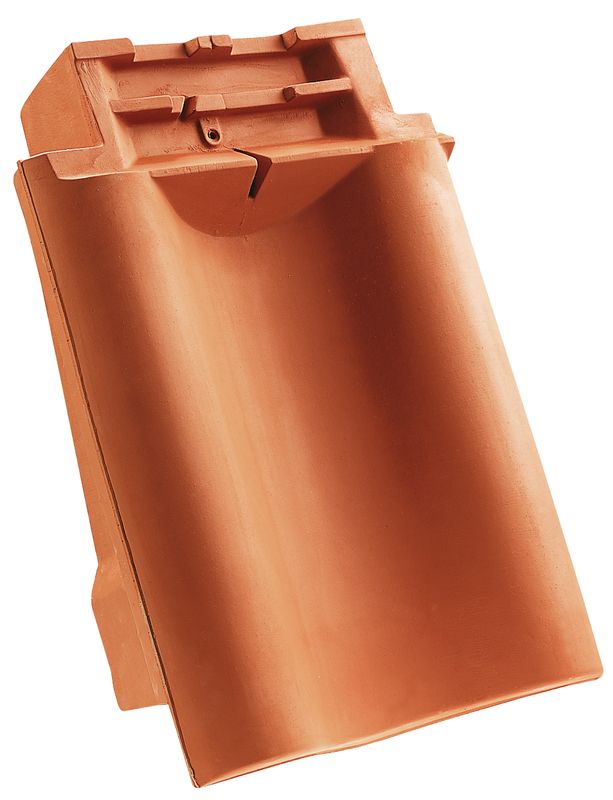

SIN черепиця гребенева вентиляційна бічна ліва

SIN черепиця гребенева вентиляційна двохвильова

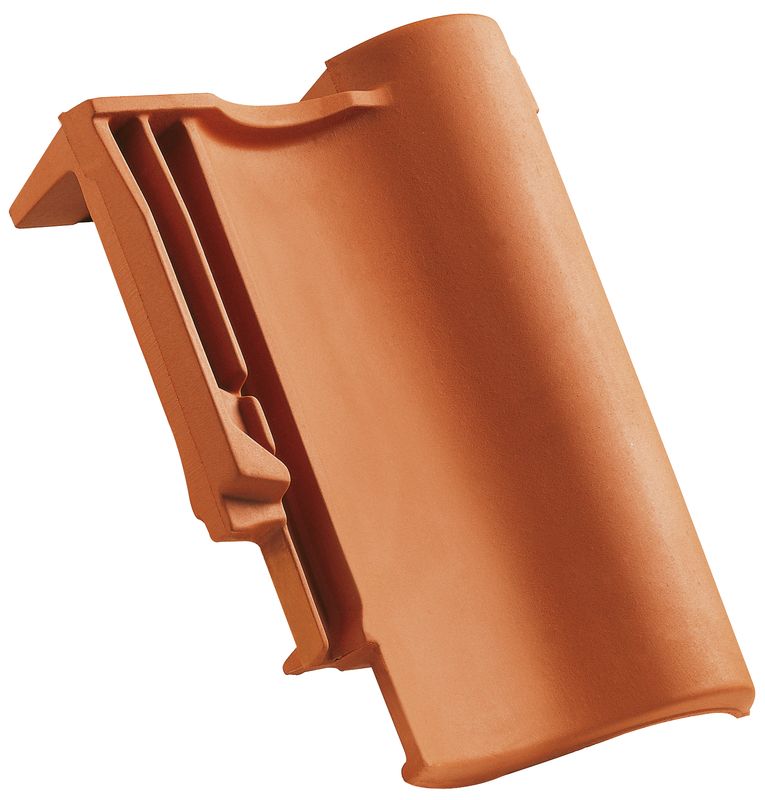

SIN черепиця для односхилого даху штампована

SIN черепиця для односхилого даху бічна права штампована

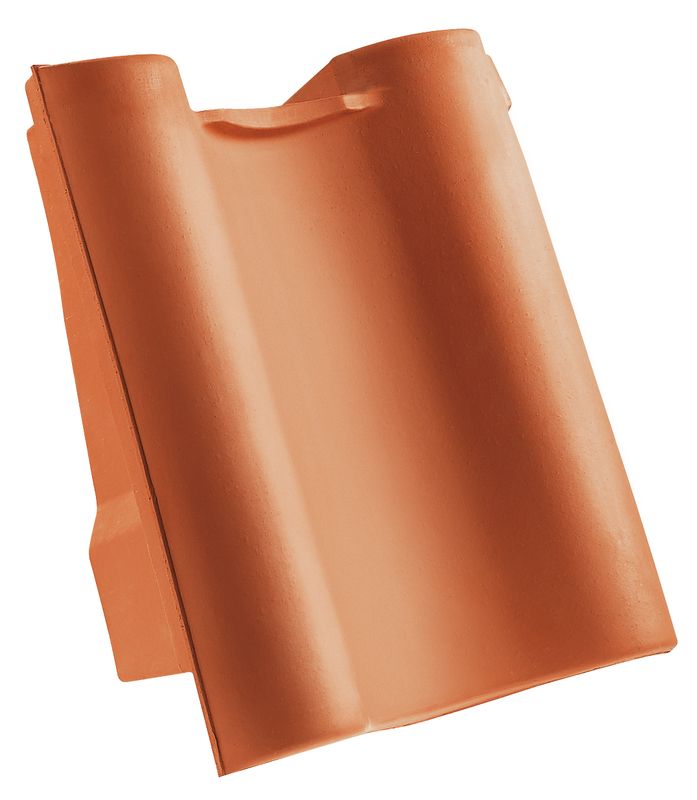

SIN черепиця для односхилого даху бічна ліва штампована

SIN черепиця для односхилого даху нестандартні розміри

SIN черепиця для односхилого даху бічна права нестандартні розміри

SIN черепиця для односхилого даху бічна ліва нестандартні розміри

SIN черепиця мансардна/ламана нестандартні розміри

SIN черепиця мансардна/ламана бічна права нестандартні розміри

SIN черепиця мансардна/ламана бічна ліва нестандартні розміри

Вентиляційні каміни та наскрізна черепиця

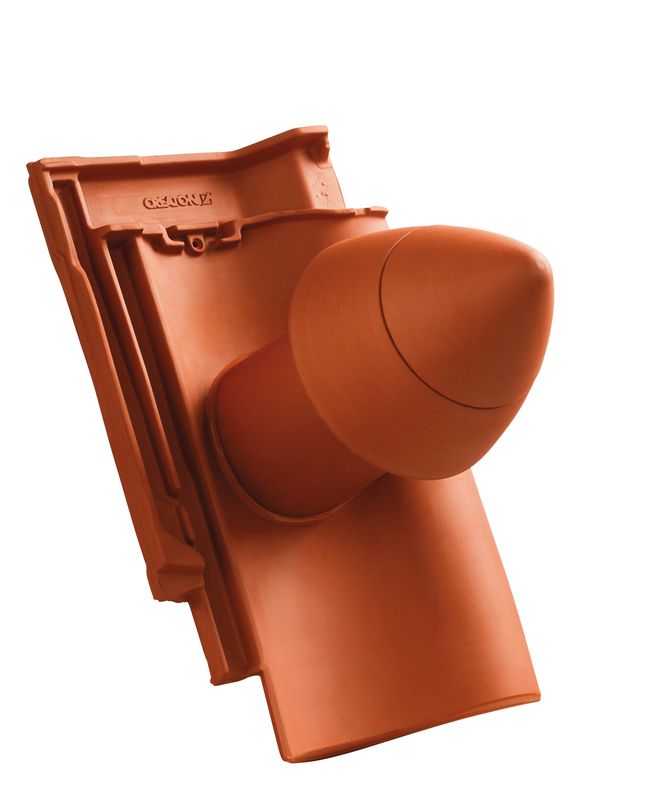

SIN SIGNUM керамічний камін витяжний для сантехнічної установки DN 100 мм з кришкою, що відкручується, з шланговим з'єднанням (з адаптером)

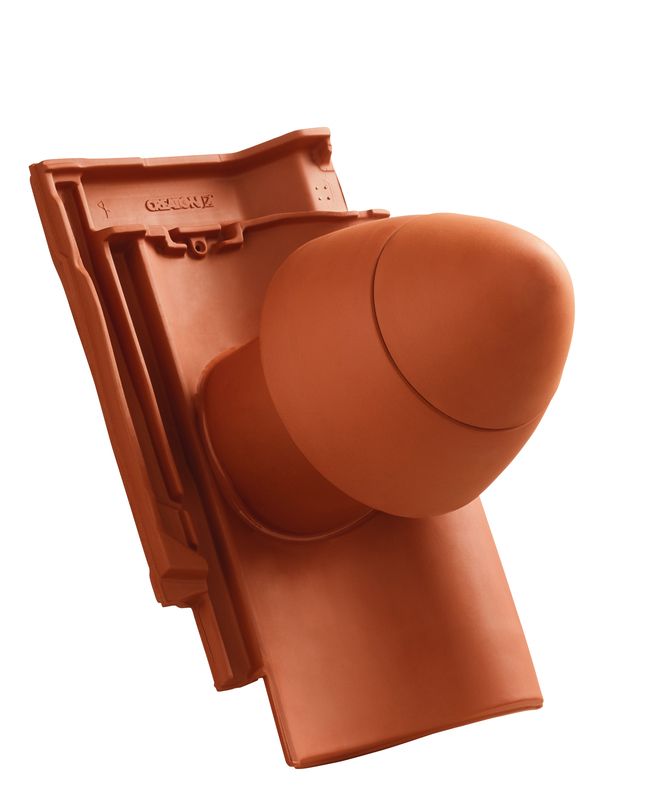

SIN SIGNUM керамічний камін витяжний для сантехнічної установки DN 125 мм зі знімною кришкою,з шланговим з'єднанням (з адаптером)

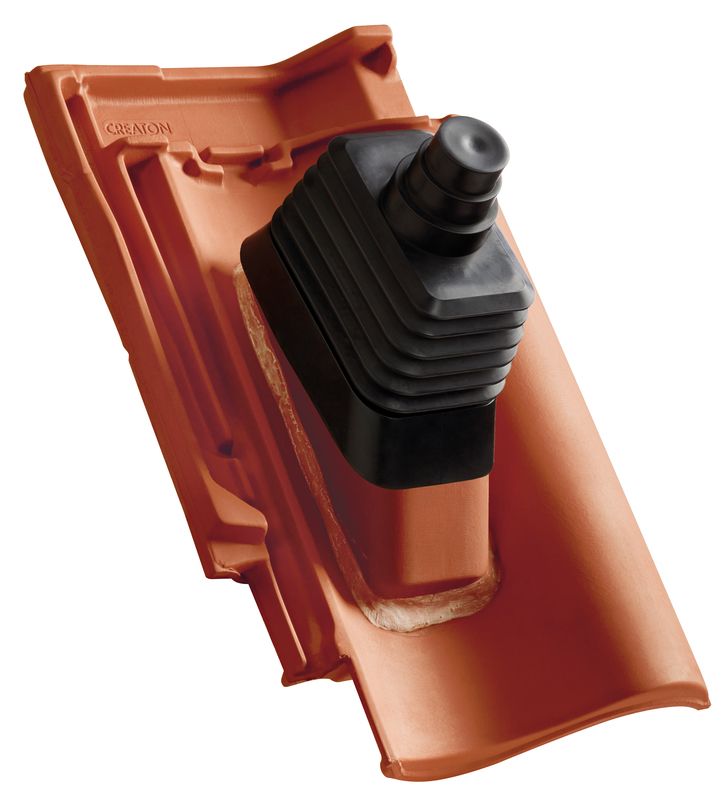

SIN черепиця антенна

SIN наскрізна черепиця для системи сонячних батарей

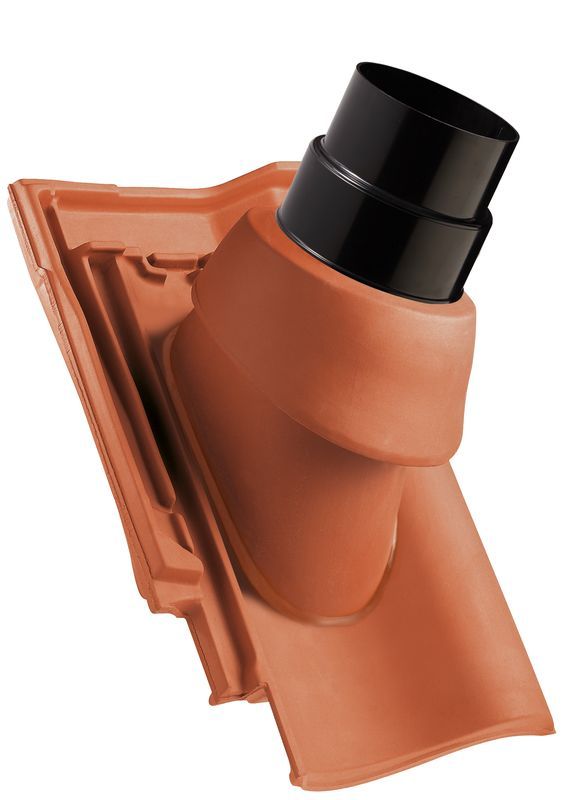

SIN наскрізна черепиця для газових димоходів NW 110

Універсальний гнучкий шланг DN 150/160

Універсальний гнучкий шланг DN 200

Універсальний адаптер NW 13,5

Універсальний адаптер NW 20

Універсальний гнучкий шланг DN 150/160

Металеві аксесуари

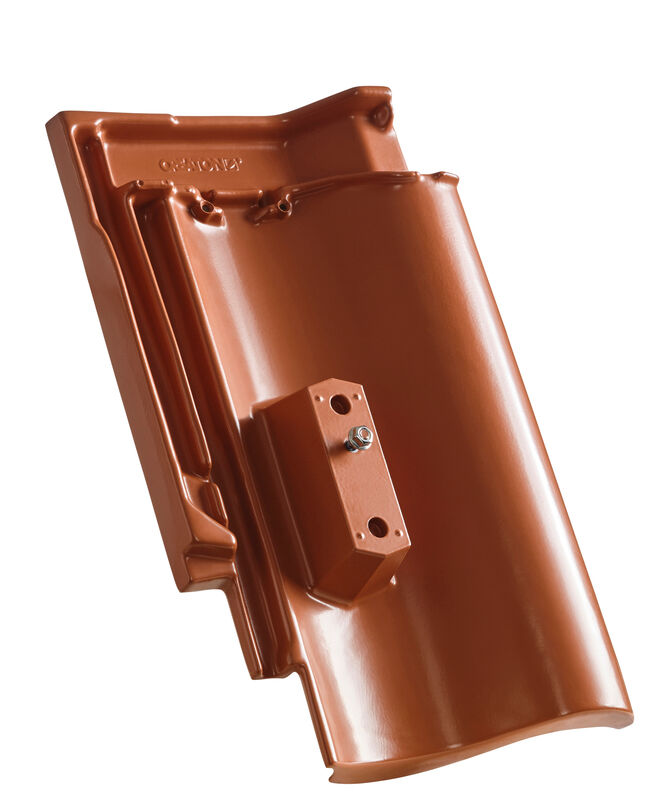

SIN черепиця основна алюмінієва

SIN прозора черепиця (акрилова)

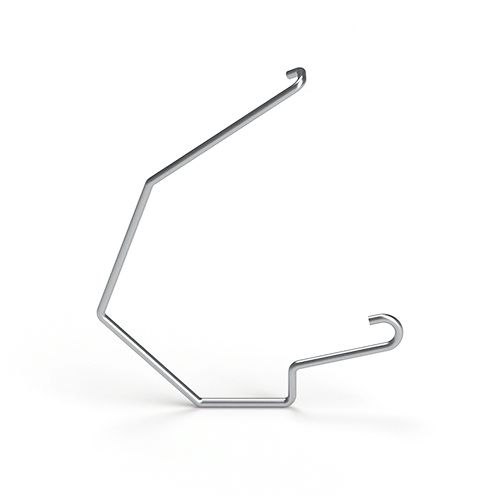

Скоба зливова підвісна цинково-алюмінієва лата 30/50 (SIN)

Скоба зливова підвісна цинково-алюмінієва лата 40/50 (SIN)

Скоба зливова підвісна цинково-алюмінієва лата 40/60 (SIN)

Скоба зливова забивна цинково-алюмінієва лата універсальна (SIN)

Скоба гребеневої черепиці PDZ (універсальна кріпильна скоба для черепиці для односхилого даху)

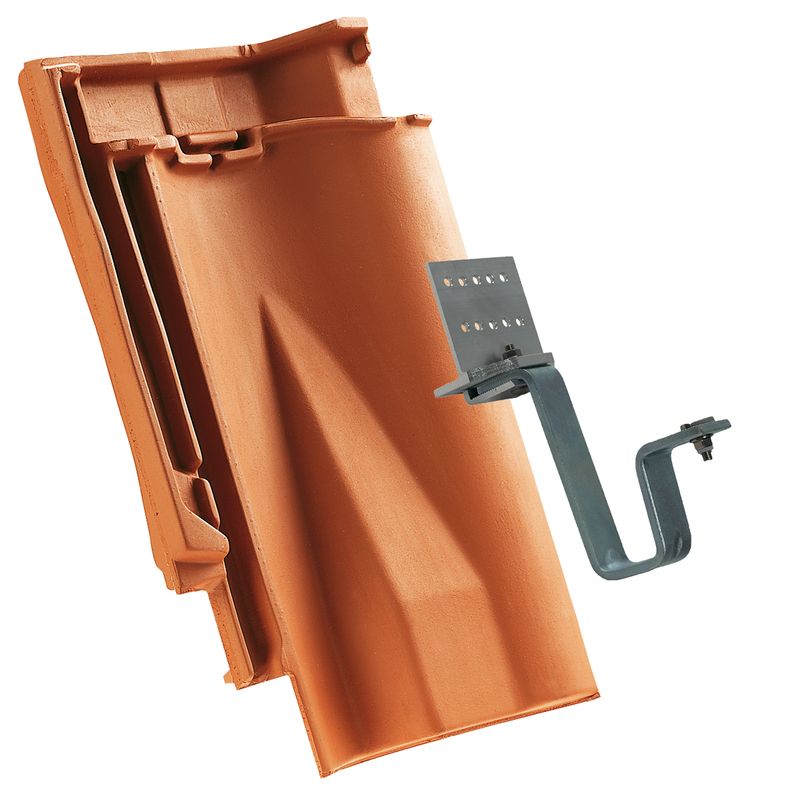

Тримач для системи сонячних батарей

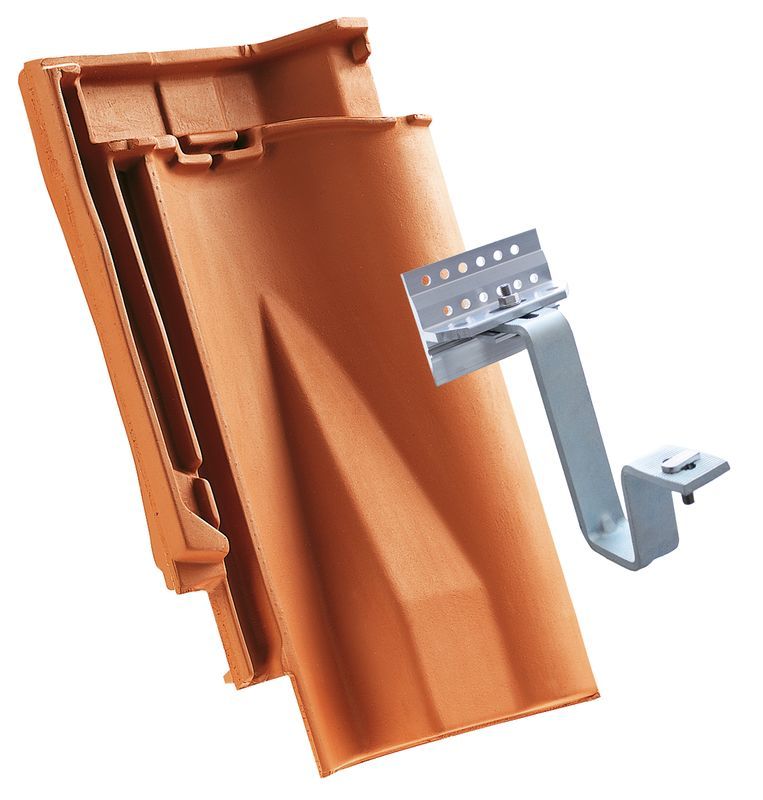

SIN тримач для системи сонячних батарей 30-і роки

SIN тримач для системи сонячних батарей 40-і роки

Сходинка сажотруса

Місток вздовж гребеня даху короткий

Місток вздовж гребеня даху довгий

Тримач для дерев'яного бруса

Універсальні заглушки для запобігання зсуву снігу

Дахова драбина

Тримач для монтажу драбини

Тримач для дерев'яного бруса

Алюмінієва платформа 150 ч 25 см

Тримач для дерев'яного бруса

Муфта для снігозатримуючої труби Ø 32 мм

Стрічка універсальна обробна (димохідна) 300 мм (CREPFORM Plus)

Стрічка універсальна обробна (димохідна) 450 мм (CREPFORM Plus)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Гребінь звису

Металевий люк на даху 45 х 55 см із загартованим захисним склом

Люк на даху з теплоізоляцією 55 х 78 см

Щогла для телевізора та антени оцинкована або кольору черепиці

Акрилова фарба 250 мл

Гребенева черепиця

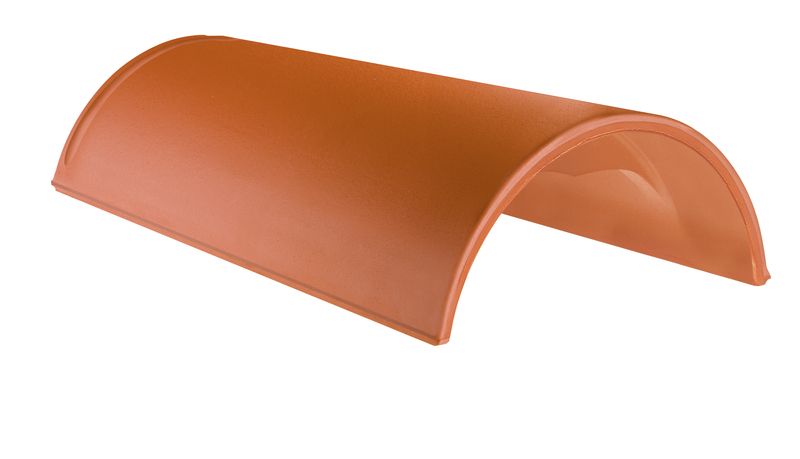

GOG черепиця гребенева PF

GOG черепиця гребенева PR

GOG заглушка гребеневої черепиці початкова та кінцева керамічна PF

GOG заглушка гребеневої черепиці початкова та кінцева керамічна PR

GOG заглушка системна початкова та кінцева керамічна PF

GOG заглушка системна початкова та кінцева керамічна PR

GOG гребенева черепиця початкова керамічна PF

GOG гребенева черепиця початкова керамічна PR

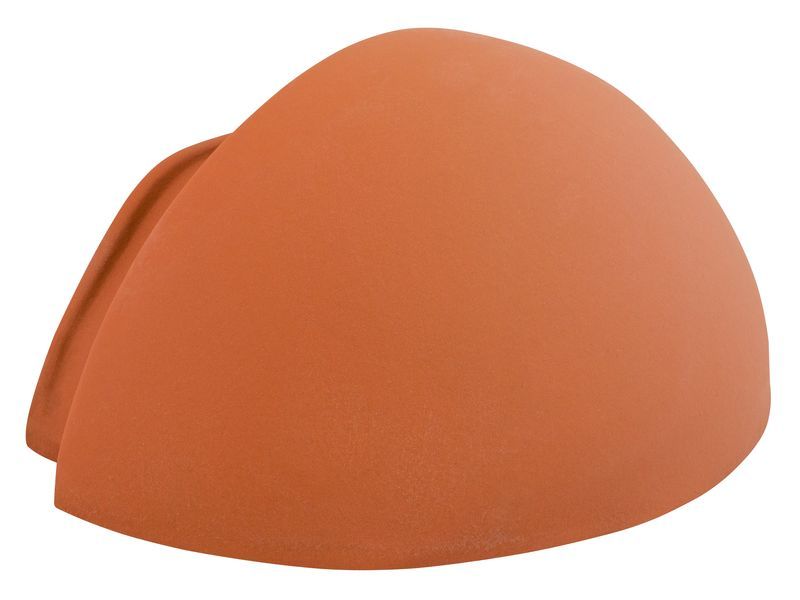

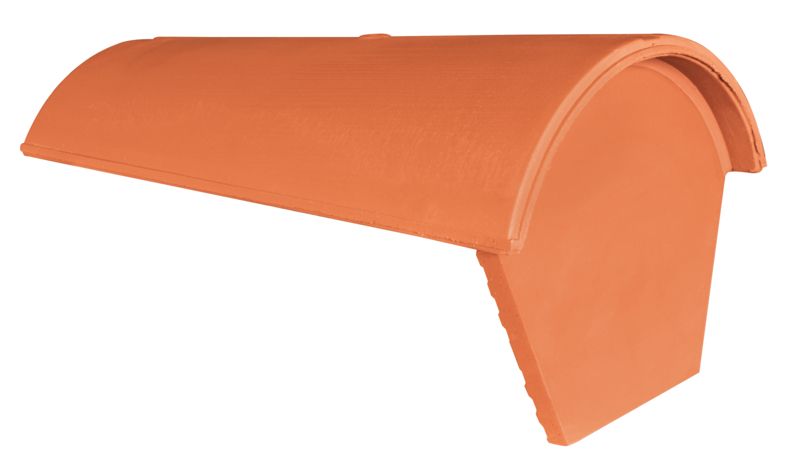

GOG гребенева черепиця початкова закруглена PF

GOG гребенева черепиця початкова декоративна з мушлею PF

GOG трійник PF

GOG хрестовина PF

Скоба гребеневої черепиці алюмінієва PR

FIRSTFIX скоба гребеневої черепиці з нержавіючої сталі PR

GOG гребенева черепиця початкова керамічна PR

Скоба гребеневої черепиці алюмінієва PF

FIRSTFIX скоба гребеневої черепиці з нержавіючої сталі PF

GOG черепиця гребенева PF

Скоба гребеневої черепиці алюмінієва PF

FIRSTFIX скоба гребеневої черепиці з нержавіючої сталі PF

GOG гребенева черепиця початкова закруглена PF

GOG заглушка гребеневої черепиці початкова та кінцева керамічна PF

FIRSTFIX дріт монтажний G10

FIRSTFIX комплект затискний G10

Стрічка гребенева 220 мм (CREAROLL ALU)

Стрічка гребенева 300 мм (CREAROLL ALU)

Стрічка гребенева 220 мм (CREAROLL PP)

Стрічка гребенева 310 мм (CREAROLL PP)

Стрічка гребенева 390 мм (CREAROLL PP)

Файли для скачування

Брошури та документи
Прайс-лист на продукцію CREATON - польська версія
CAD

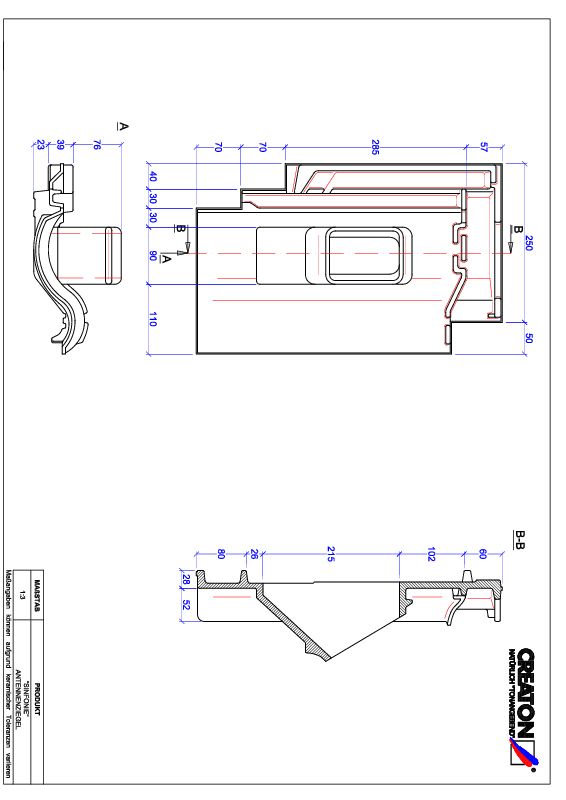

CAD файл черепиці SINFONIE антенна черепиця ANTENNE
pdf | 68 kB
dwg | 136 kB
jpeg | 47 kB

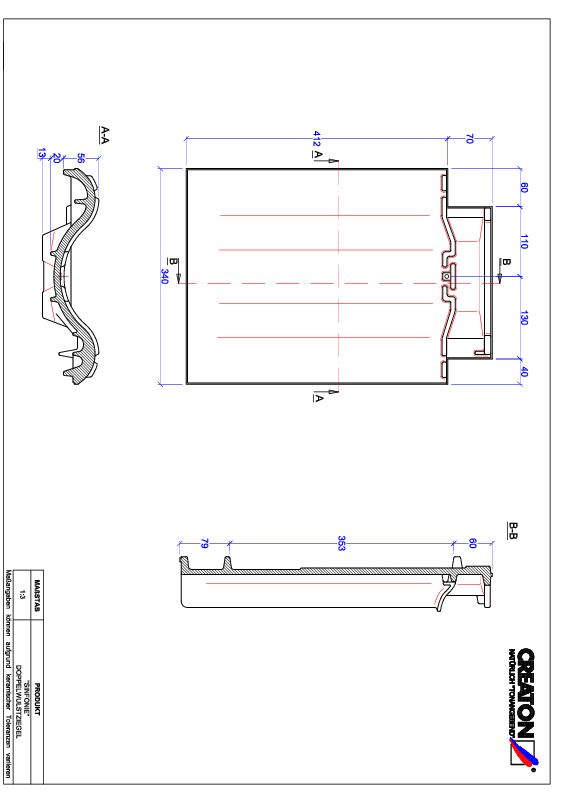

CAD файл черепиці SINFONIE двохвильова черепиця DWZ
pdf | 61 kB
dwg | 125 kB
jpeg | 41 kB

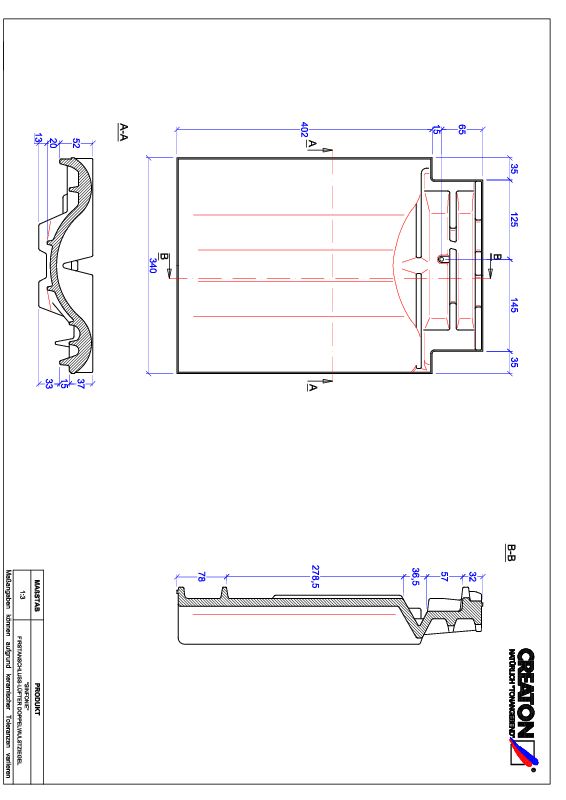

CAD файл черепиці SINFONIE двохвильова черепиця гребенева вентиляційна FALDWZ
pdf | 69 kB
dwg | 128 kB
jpeg | 45 kB

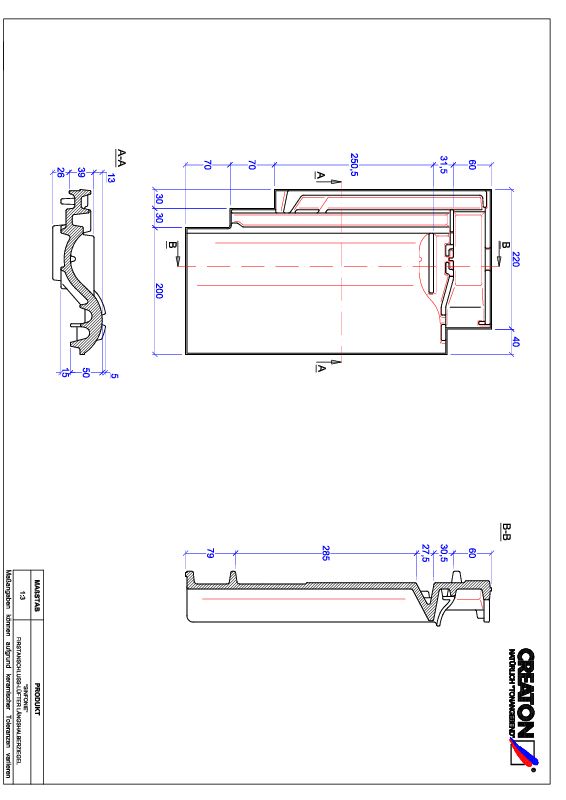

CAD файл черепиці SINFONIE половинчаста черепиця гребенева вентиляційна FALLH
pdf | 74 kB
dwg | 193 kB
jpeg | 44 kB

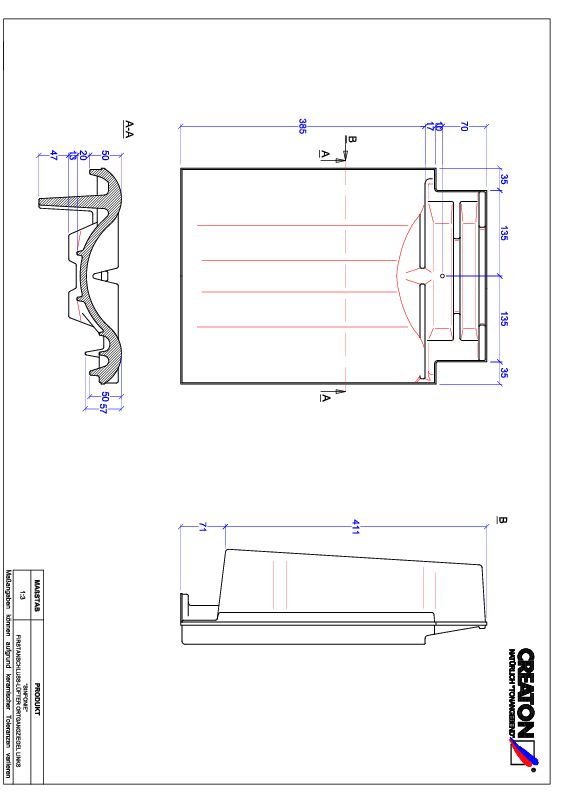

CAD файл черепиці SINFONIE черепиця гребенева вентиляційна бічна ліва FALOGL
pdf | 61 kB
dwg | 118 kB
jpeg | 43 kB

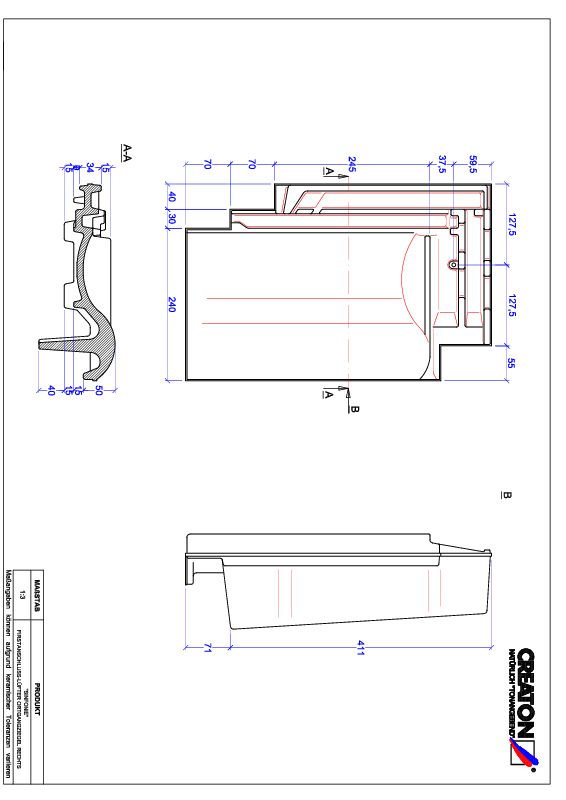

CAD файл черепиці SINFONIE черепиця гребенева вентиляційна бічна права FALOGR
pdf | 67 kB
dwg | 129 kB
jpeg | 44 kB

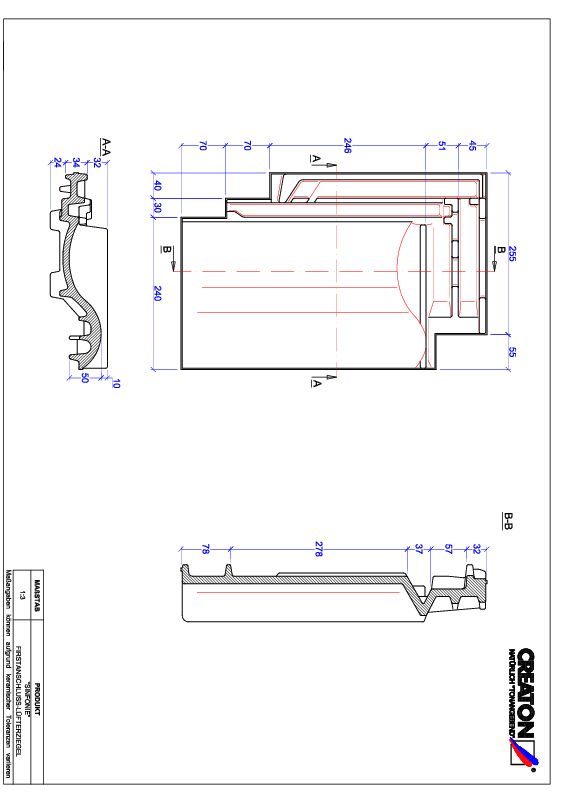

CAD файл черепиці SINFONIE черепиця гребенева вентиляційна FALZ
pdf | 67 kB
dwg | 132 kB
jpeg | 45 kB

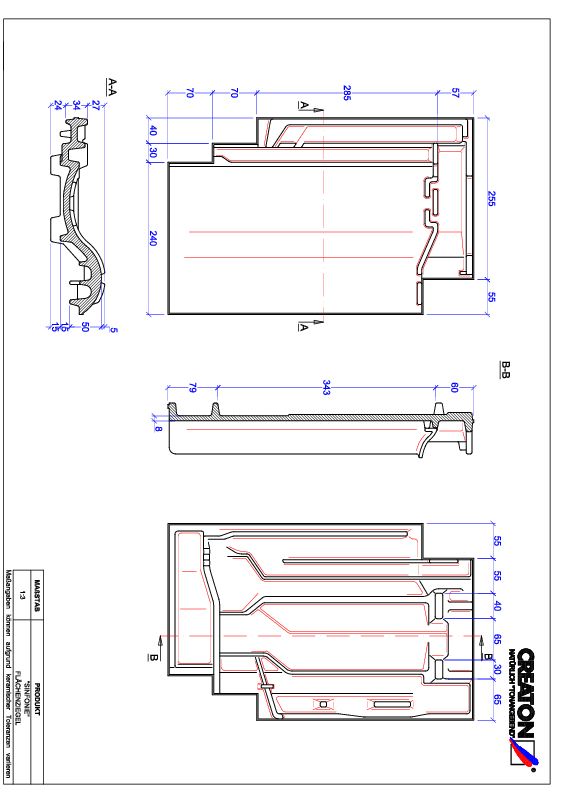

CAD файл черепиці SINFONIE покрівельна черепиця FLA
pdf | 73 kB
dwg | 158 kB
jpeg | 59 kB

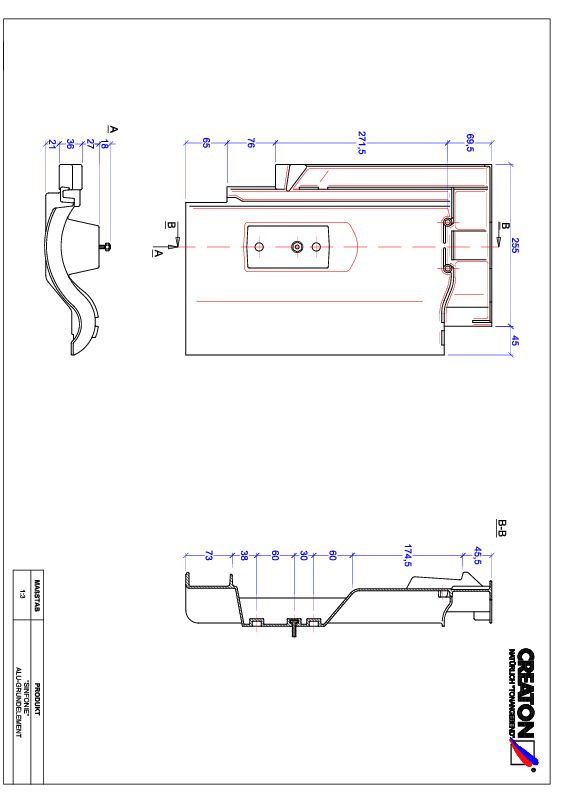

CAD файл черепиці SINFONIE алюміній ґрунт. GRUNDALU
pdf | 53 kB
dwg | 131 kB
jpeg | 41 kB

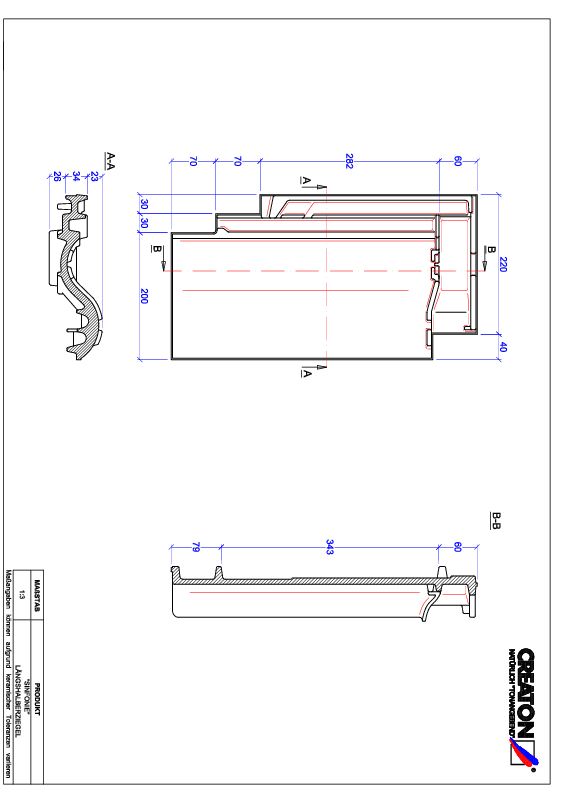

CAD файл черепиці SINFONIE половинчаста черепиця LH
pdf | 63 kB
dwg | 128 kB
jpeg | 42 kB

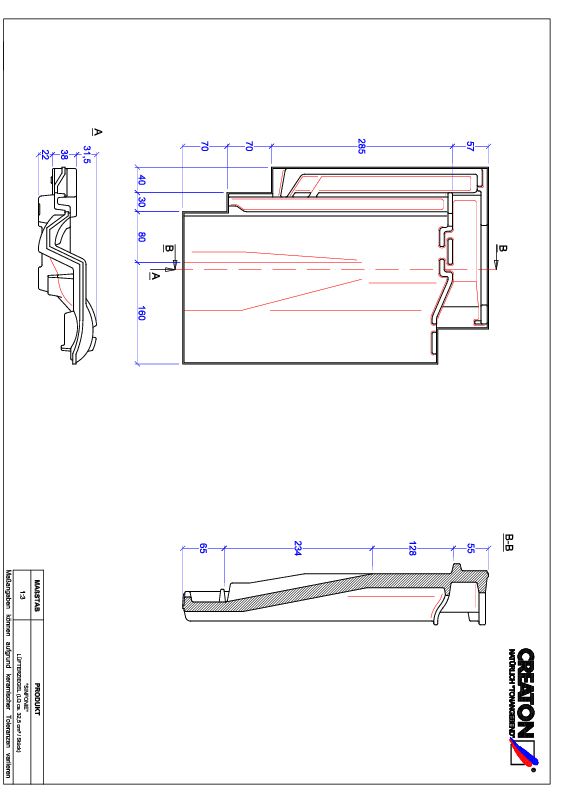

CAD файл черепиці SINFONIE вентиляційна черепиця LUEFTZ
pdf | 65 kB
dwg | 127 kB
jpeg | 44 kB

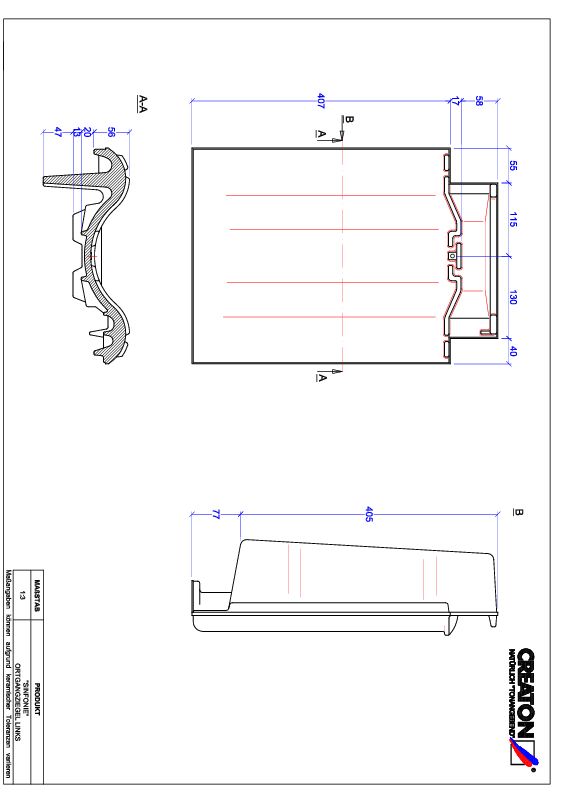

CAD файл черепиці SINFONIE черепиця бічна ліва OGL
pdf | 57 kB
dwg | 121 kB
jpeg | 41 kB

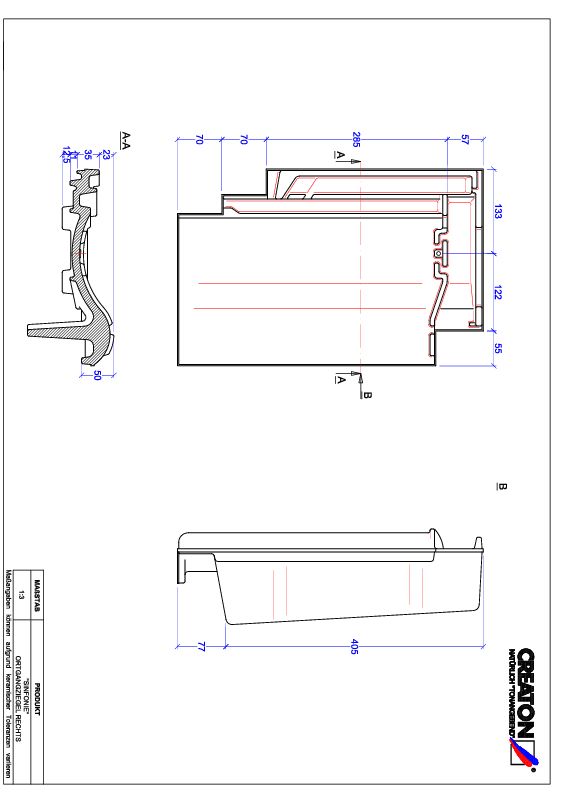

CAD файл черепиці SINFONIE черепиця бічна права OGR
pdf | 60 kB
dwg | 124 kB
jpeg | 42 kB

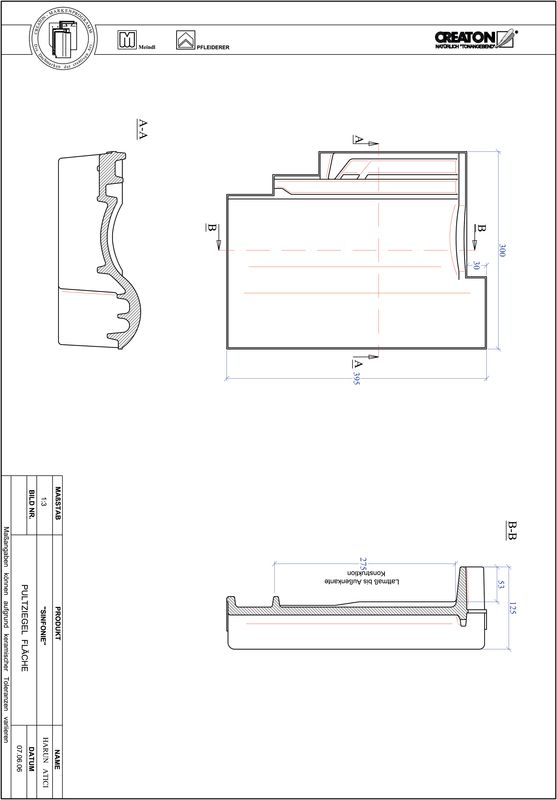

CAD файл черепиці SINFONIE покрівельна черепиця для односхилого даху PULTFLA
pdf | 109 kB
image/jpeg | 39 kB
jpeg | 39 kB

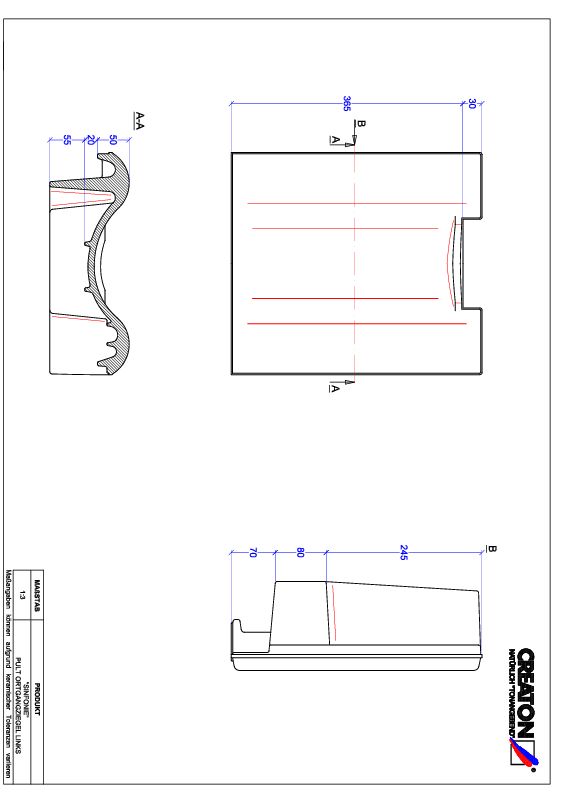

CAD файл черепиці SINFONIE черепиця бічна ліва для односхилого даху PULTOGL
pdf | 53 kB
dwg | 105 kB
jpeg | 36 kB

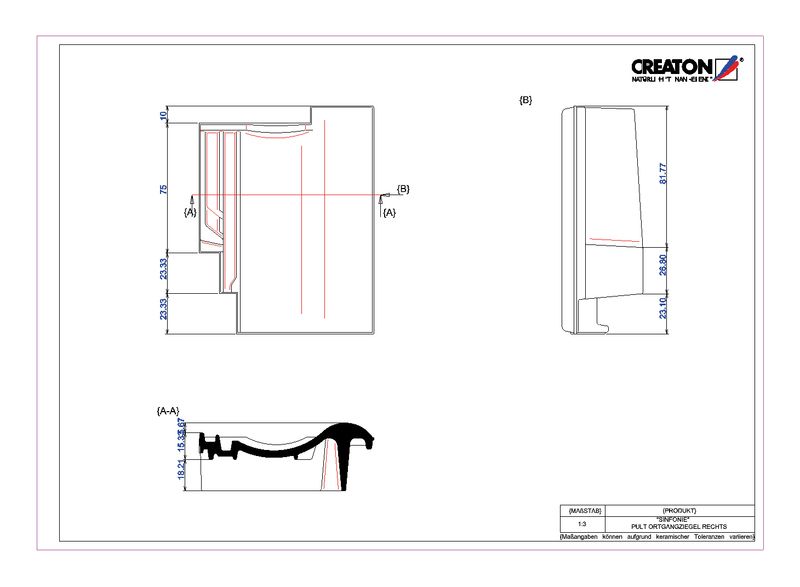

CAD файл черепиці SINFONIE черепиця бічна права для односхилого даху PULTOGR
pdf | 21 kB
dwg | 110 kB
jpeg | 36 kB

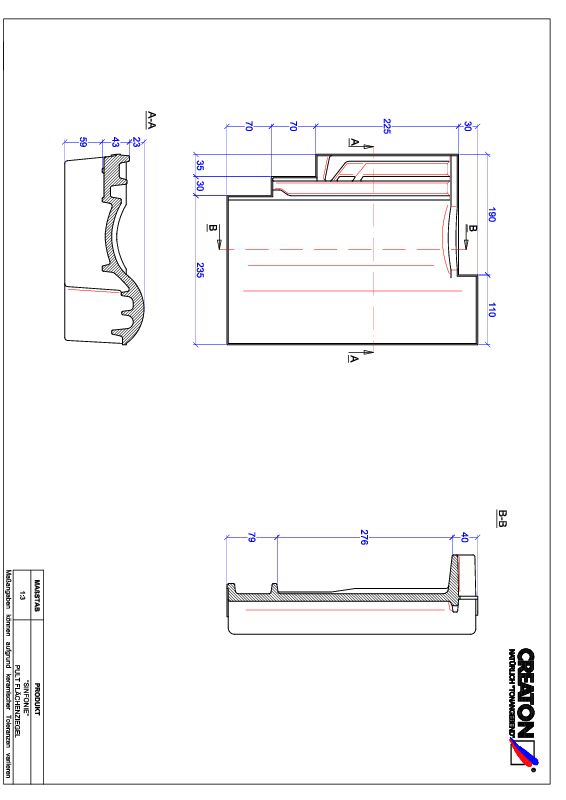

CAD файл черепиці SINFONIE черепиця для односхилого даху PULT
pdf | 59 kB
dwg | 117 kB
jpeg | 40 kB

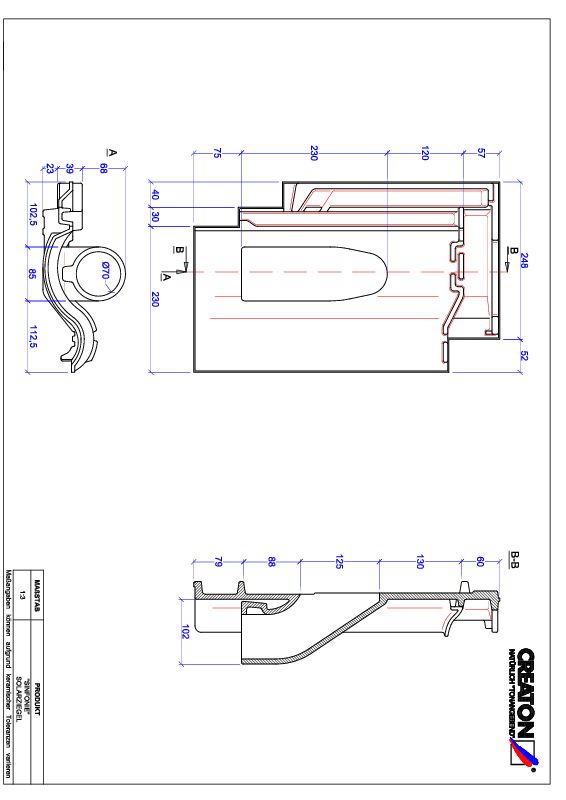

CAD файл черепиці SINFONIE наскрізна черепиця для системи сонячних батарей SOLAR
pdf | 73 kB
dwg | 136 kB
jpeg | 47 kB

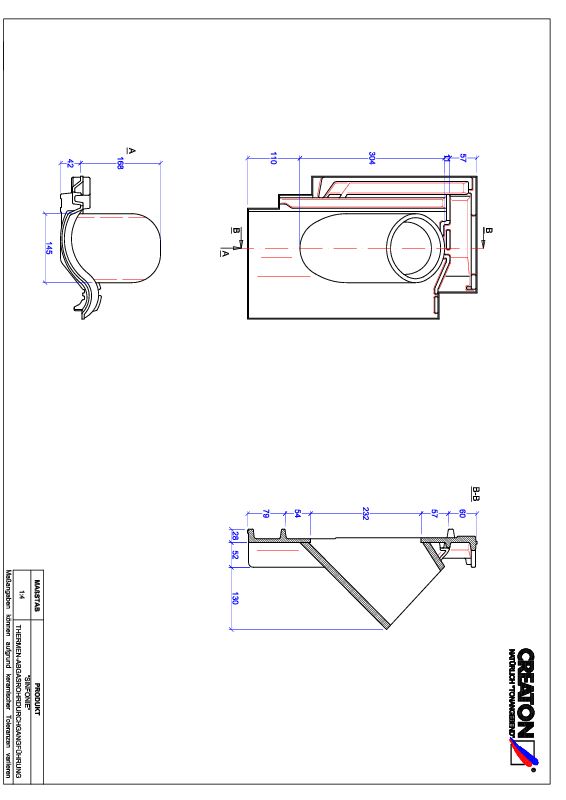

CAD файл черепиці SINFONIE наскрізна черепиця для газових димоходів THERME
pdf | 64 kB
dwg | 126 kB
jpeg | 38 kB
# ZUB_FIR_FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 41 kB

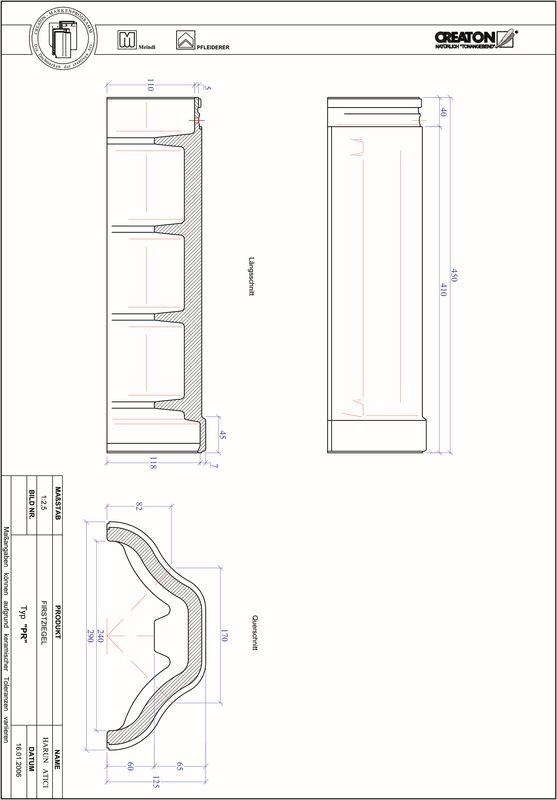

CAD файл продукту - пропозиція аксесуарів для FIRST FIRST-PR
